옥상문 자동개폐장치의 하자판단기준

#옥상문자동개폐장치

#옥상문

#자동개폐장치

#하자판단기준

#현대통신

#힐스테이트

​

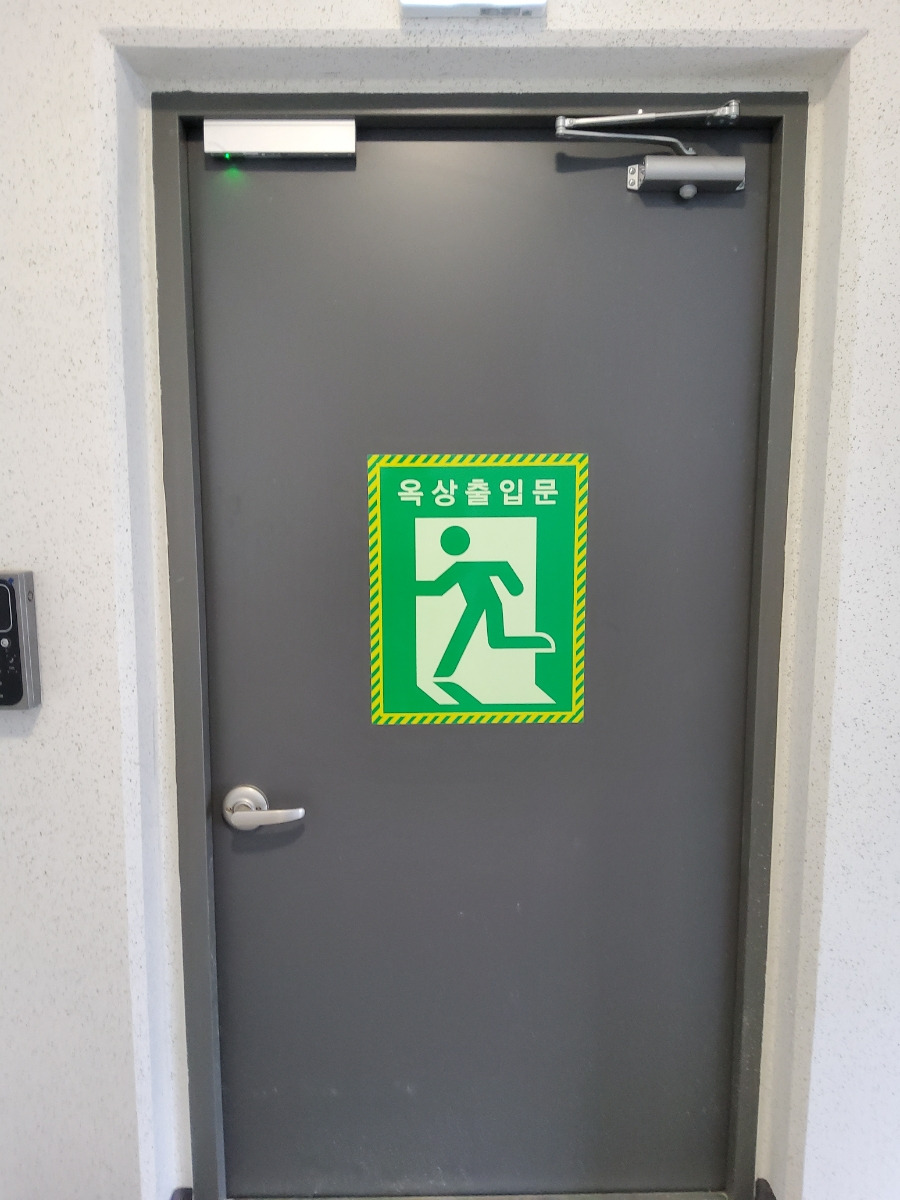

옥상문 자동개폐장치는 화재시 수신기와 연동되어

닫혀진 문을 자동으로 열어주는 장치 입니다.

​

​

평상시

전원상태에 ON 되어 있어야 합니다.

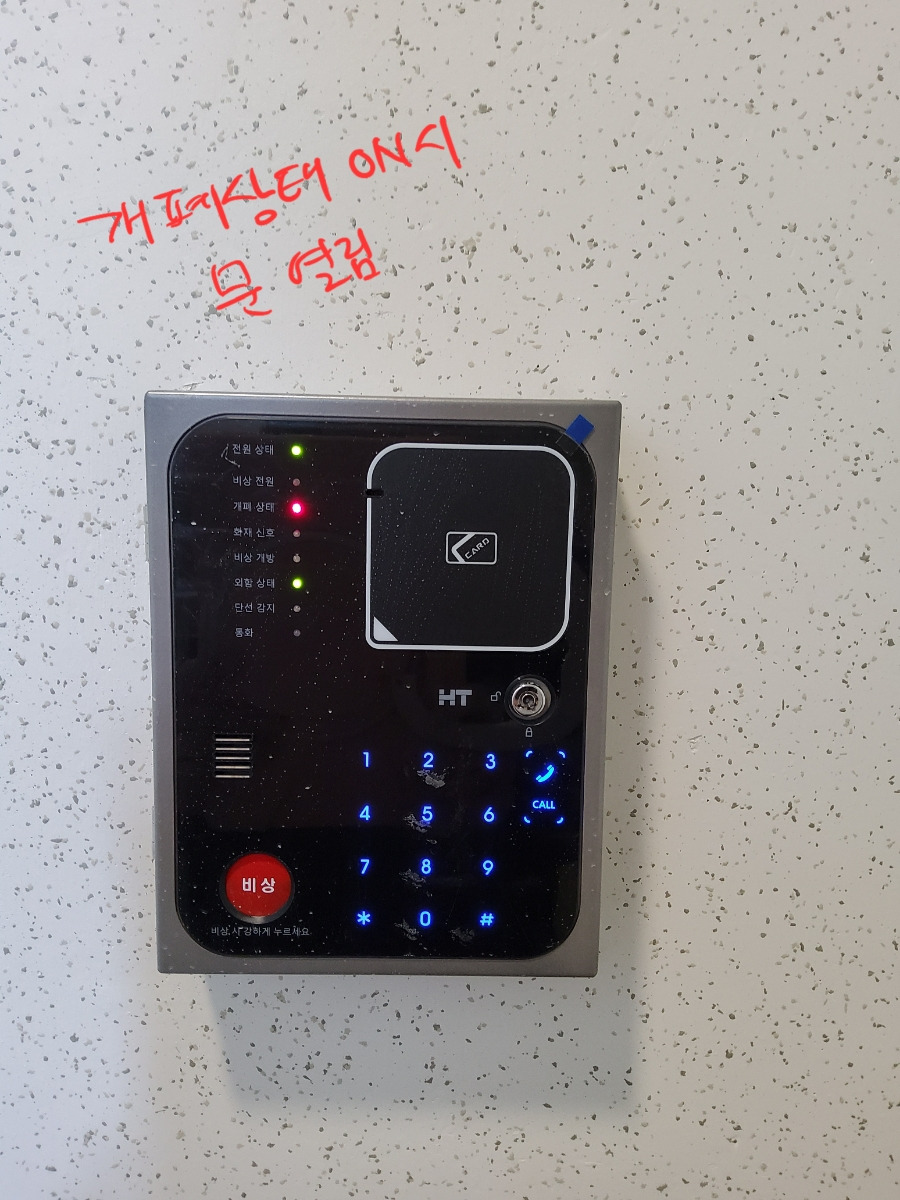

문일 열렸을때 개폐상태에 LED 가 ON됩니다.

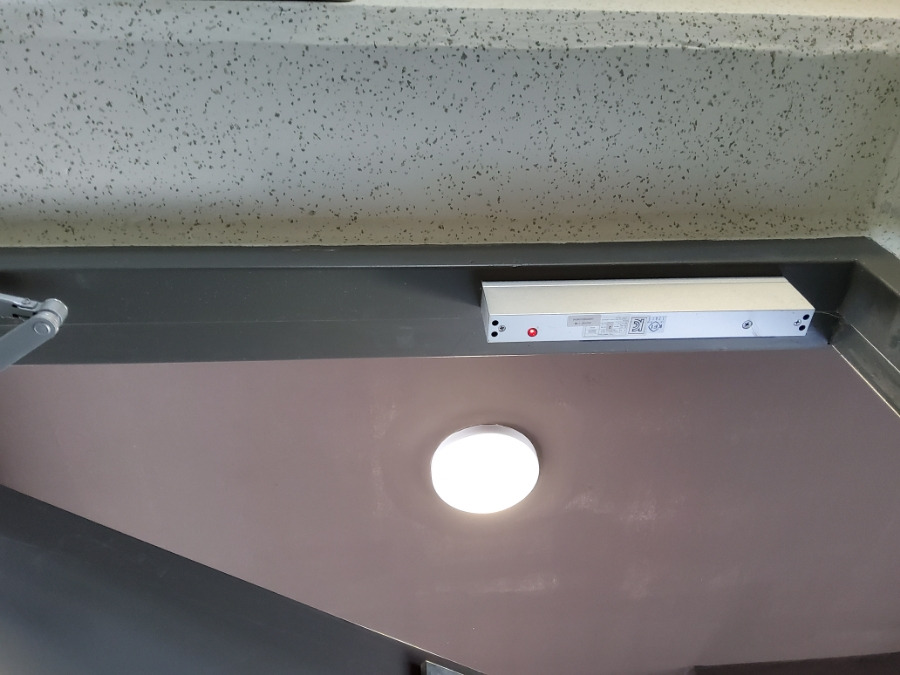

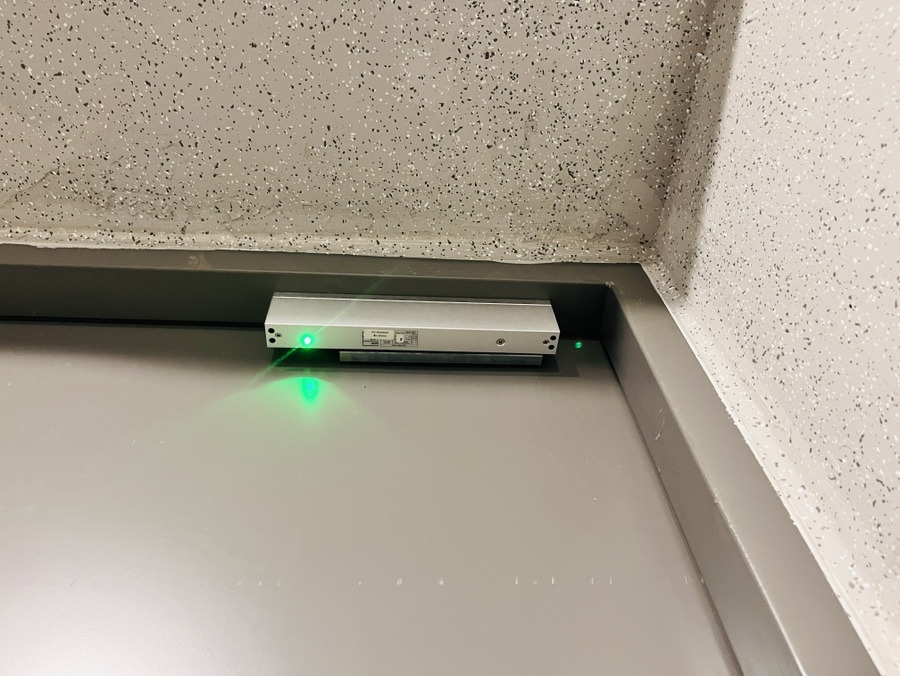

전자정 LED가 녹색은 문일 열렸다는 뜻임

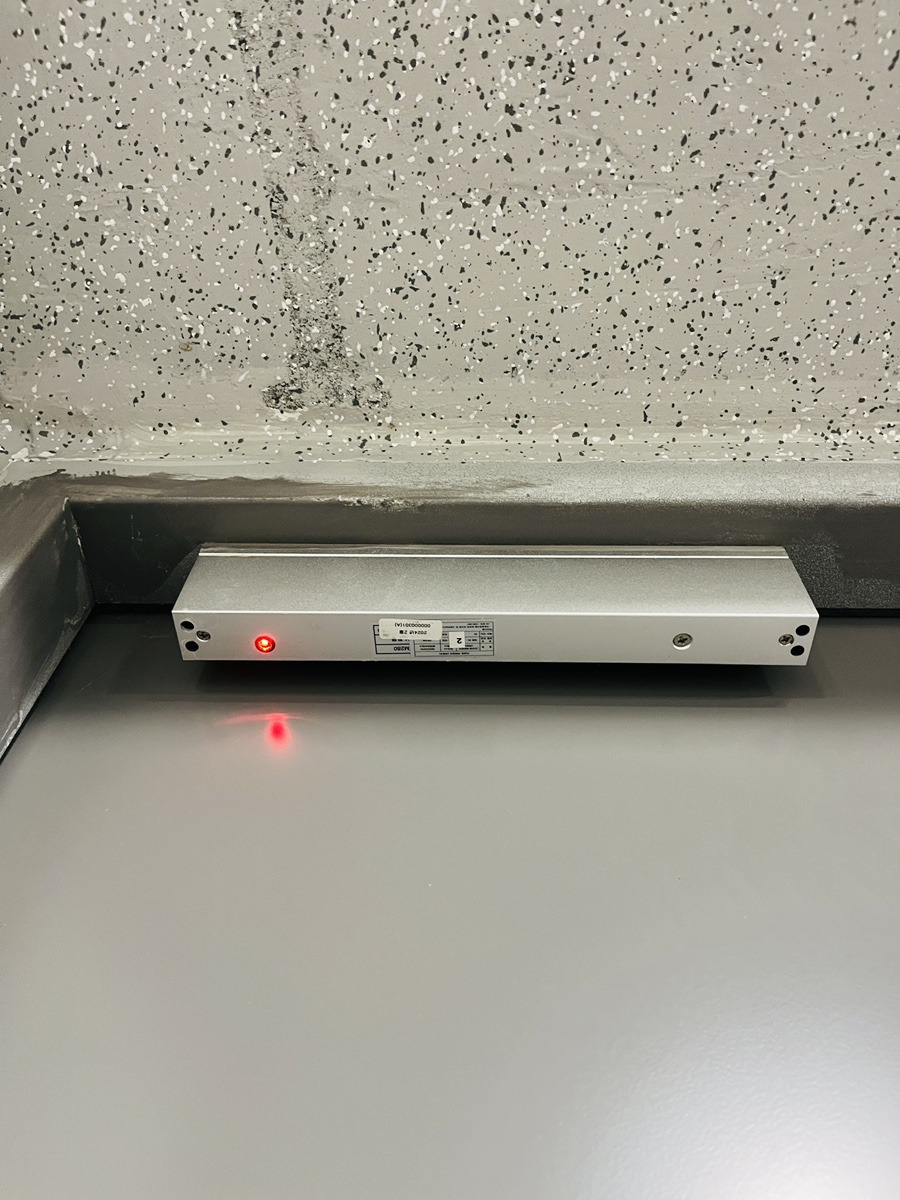

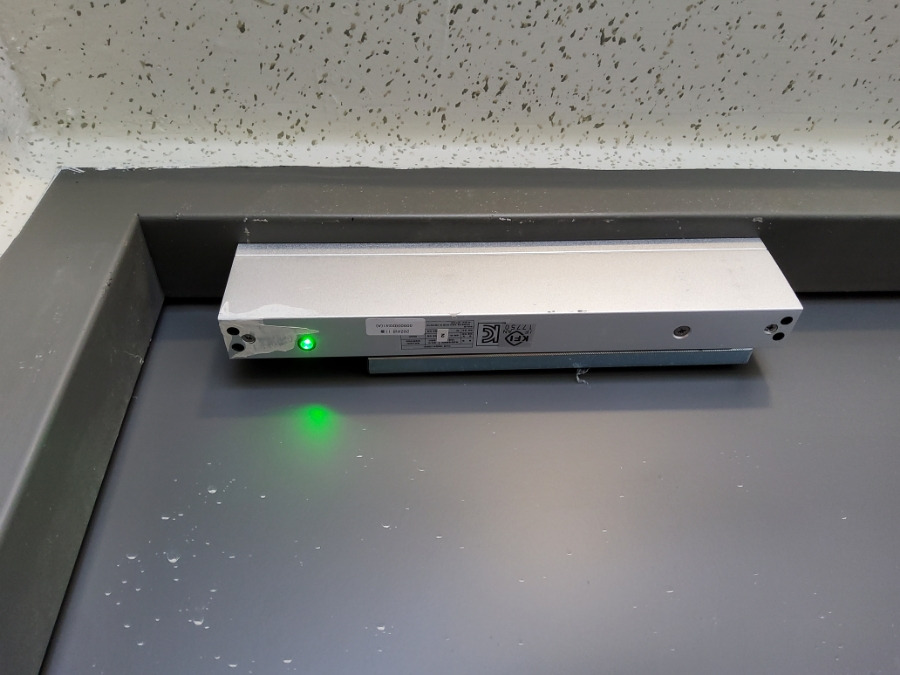

전자정이 녹색ELD는 정상적으로 붙이 닫혀 있는 뜻임

​

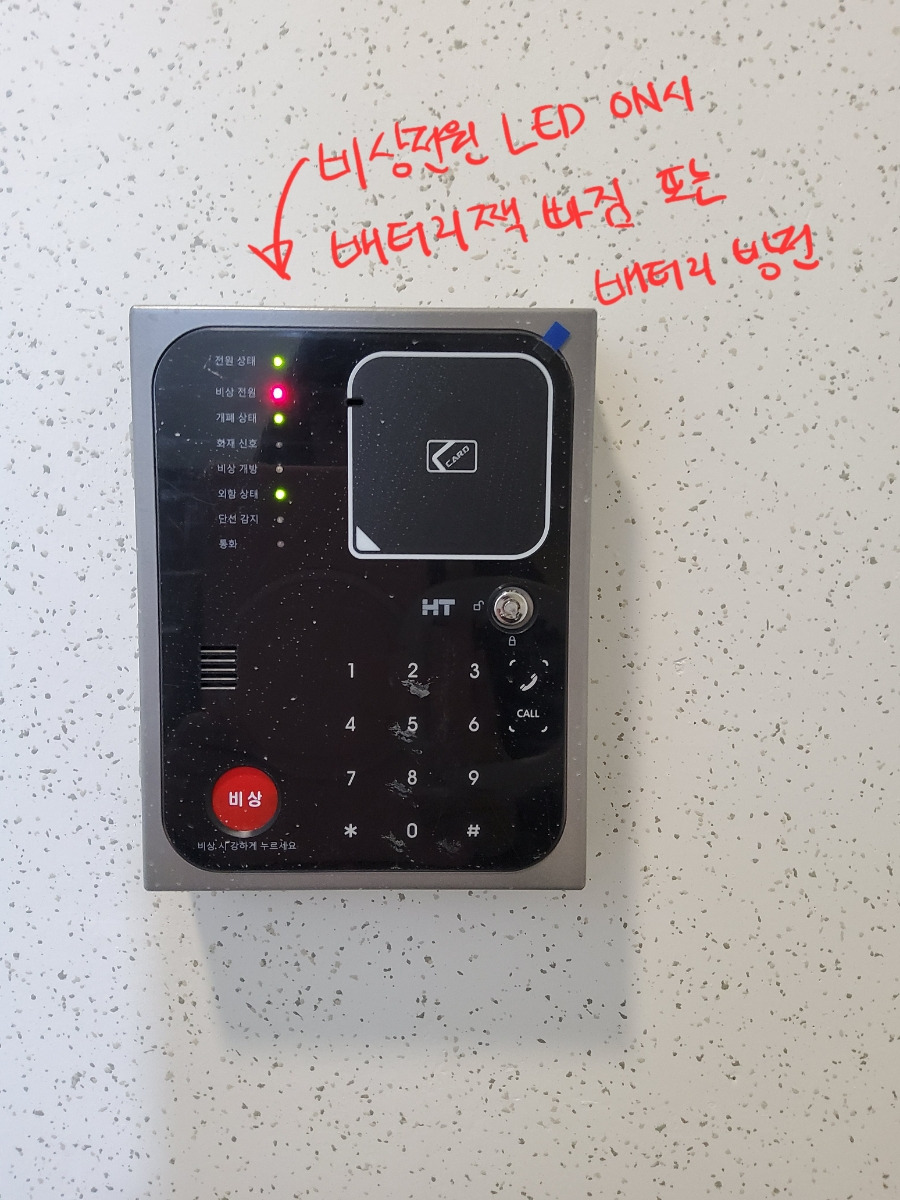

비상전원LED 가 ON 되어 있으면 배터리짹이 빠져 있거나 배터리가 방전 된것 입니다.

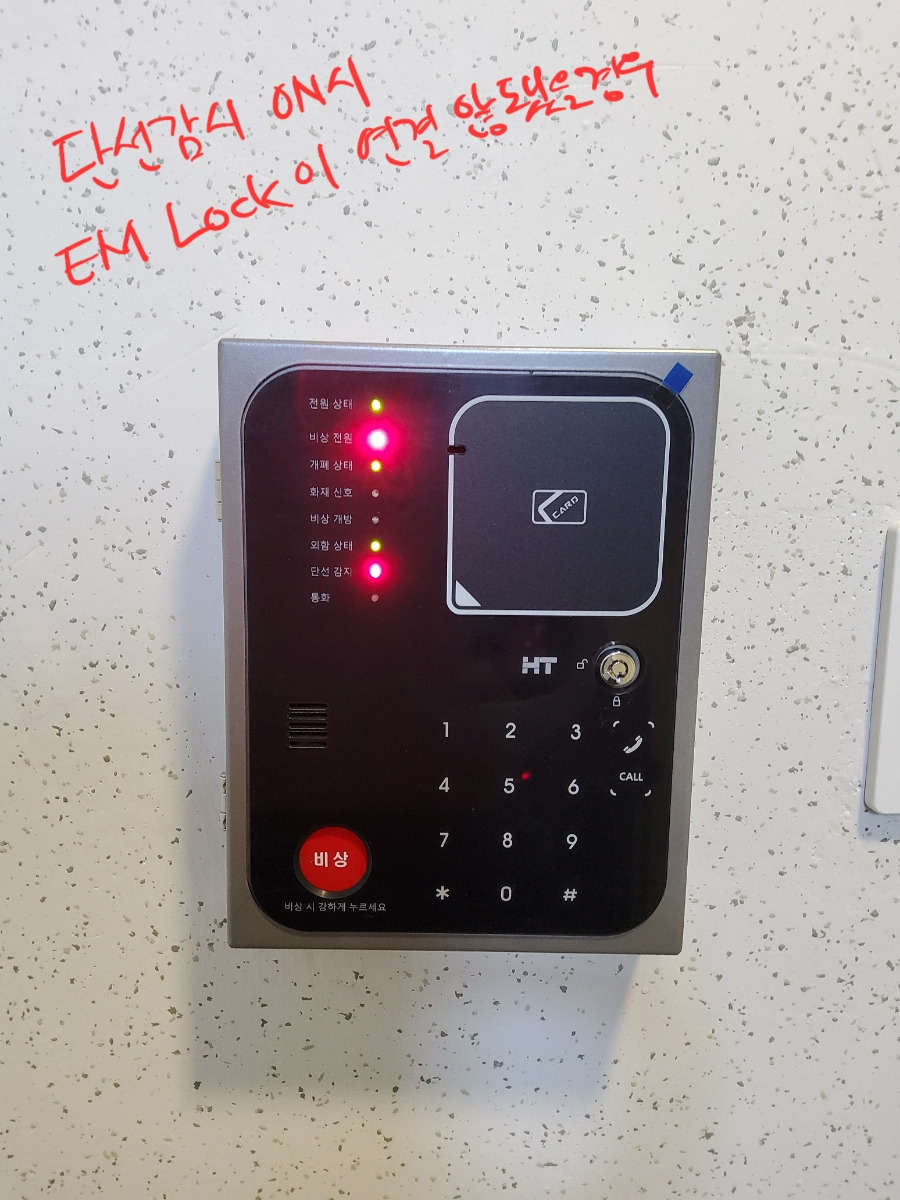

단선감시 LED가 ON 된 경우

​

​



EM락 연결의 문제 입니다.

수신기에서 연결되는 단선과 상관이 없음

​

옥상문 자동개폐장치 입장에서 EM락 연결의 단선을 의미함

​

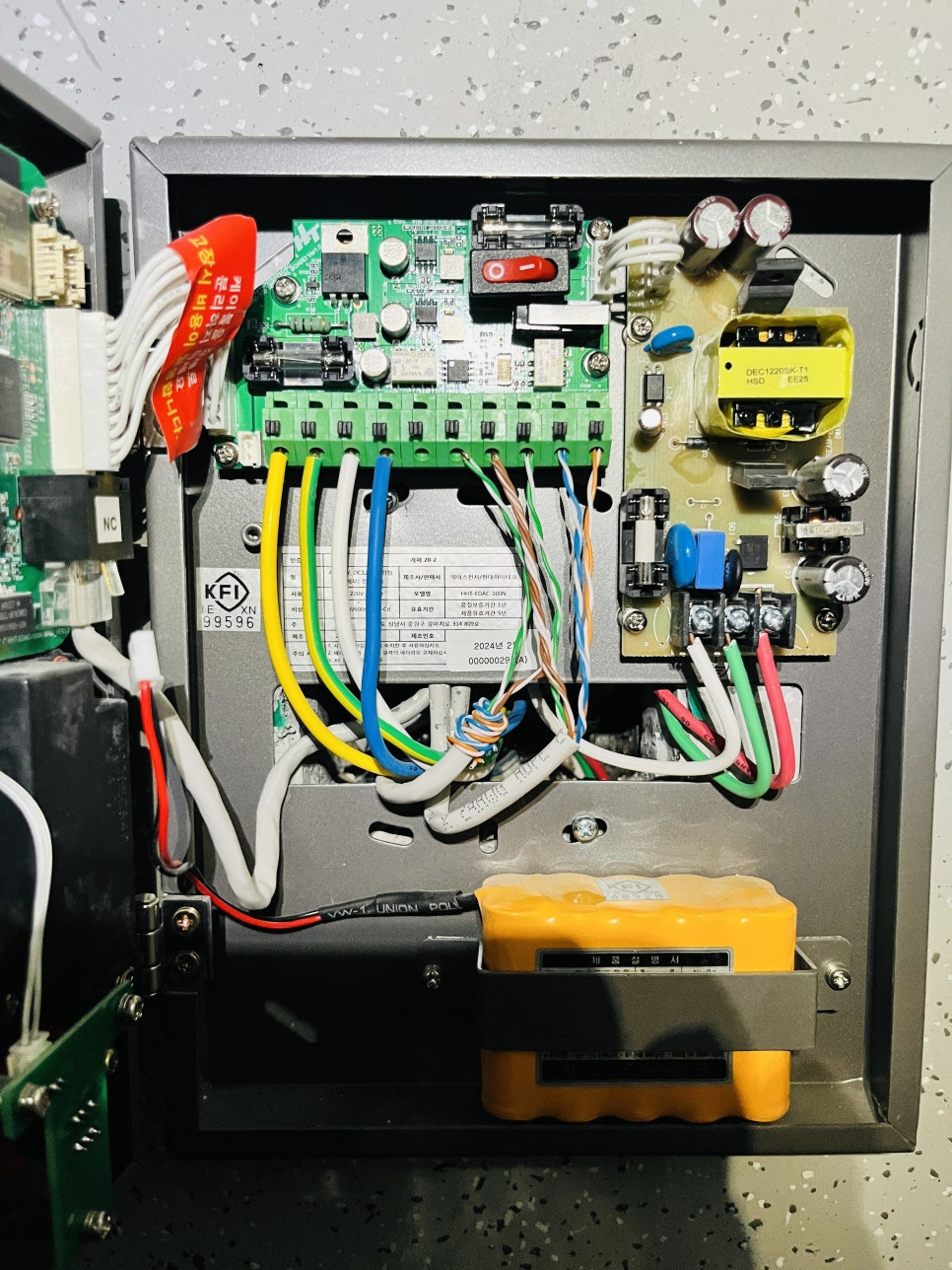

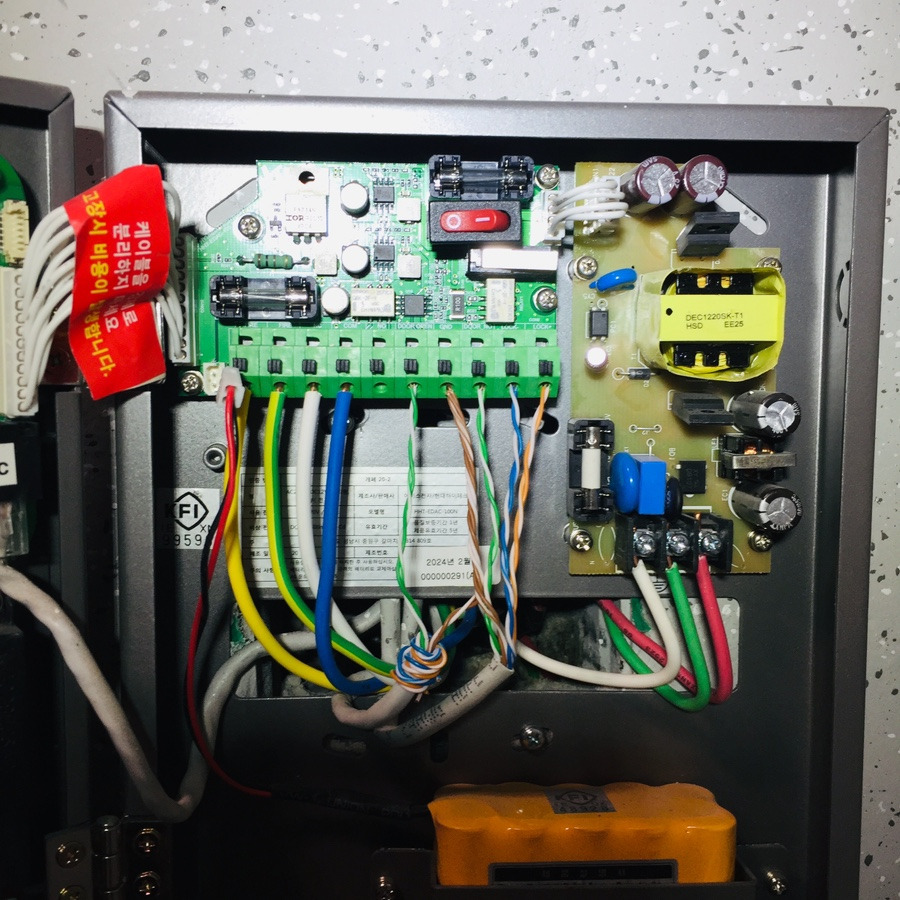

UTP케이블이 연결된 단자를 감시하는데

​

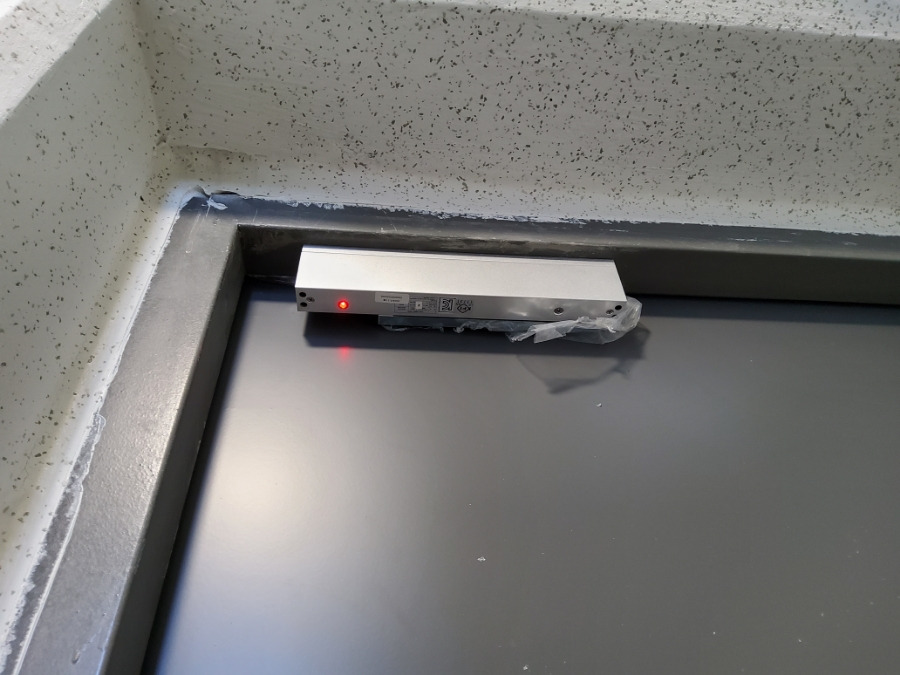

아래와 같이 EM락 불량인 경우

​

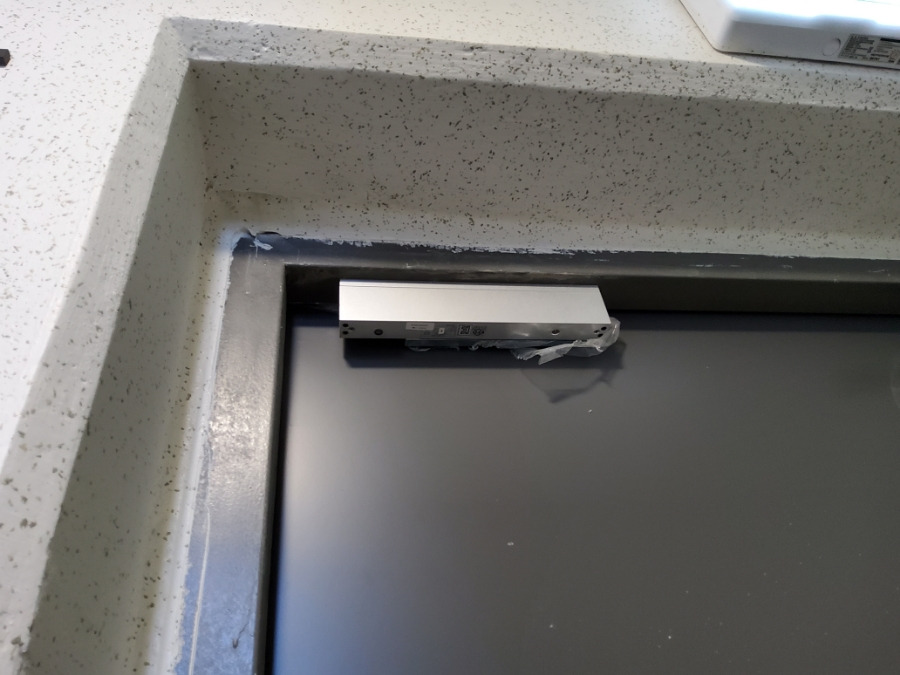

EM락은 설치가 되었으나

자석같은 철판이 않붙어 있음

이때도 단선 LED 가 ON 점등됨

​

비번을 눌러서 문을 열고 나갈수 있습니다.

그리고 문을 닫으면 닫힙니다.

​

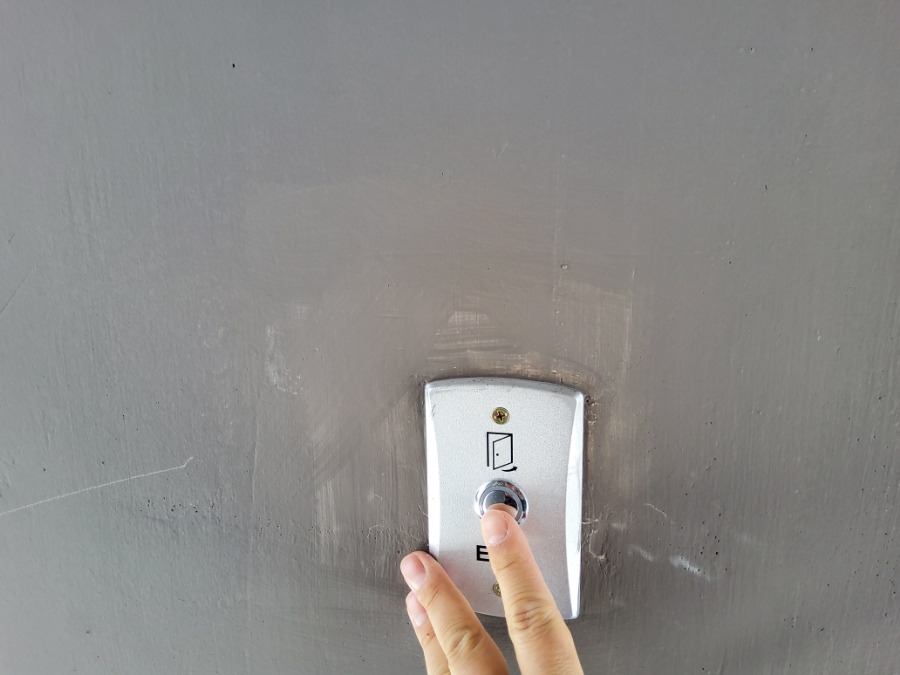

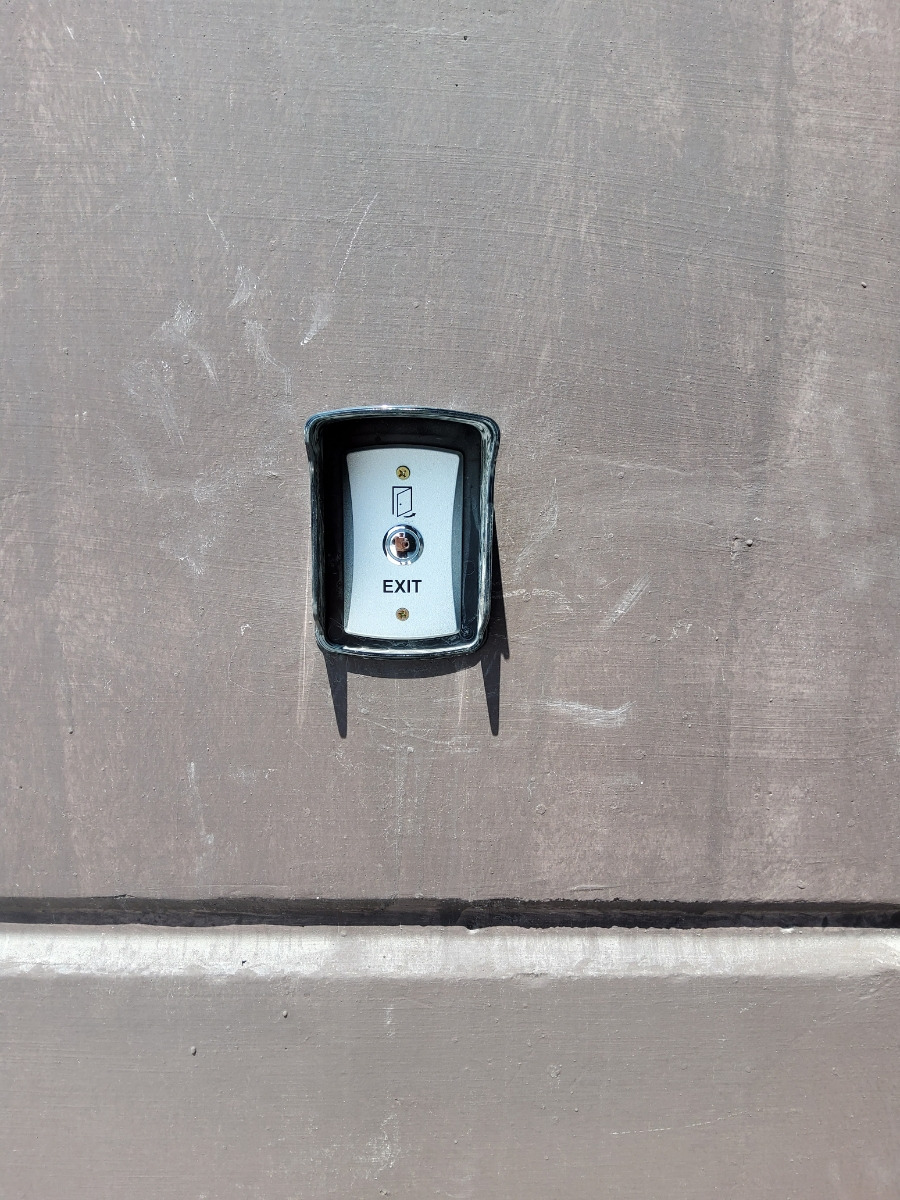

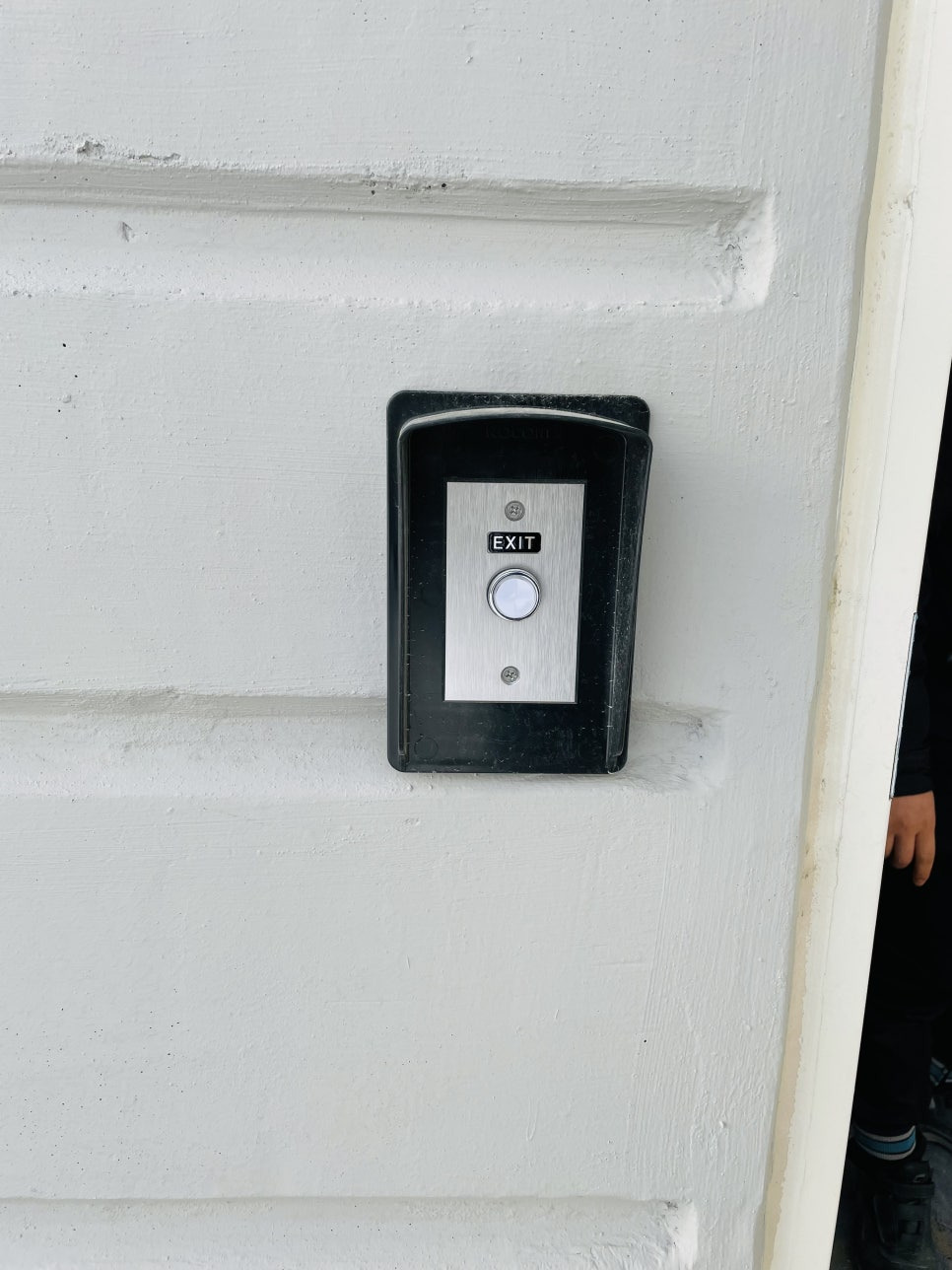

그때 비상개폐스위치를 누르면 문이 열립니다.

​

열쇠로 외함을 강제로 개방하면 부저가 아주 크게 울게 되고

화재로 문을 열어도 부저가 크게 울게 됩니다.

​

복구가 되어도 문이 조금이라도 열려있으면 부저가 울게 됩니다.

​

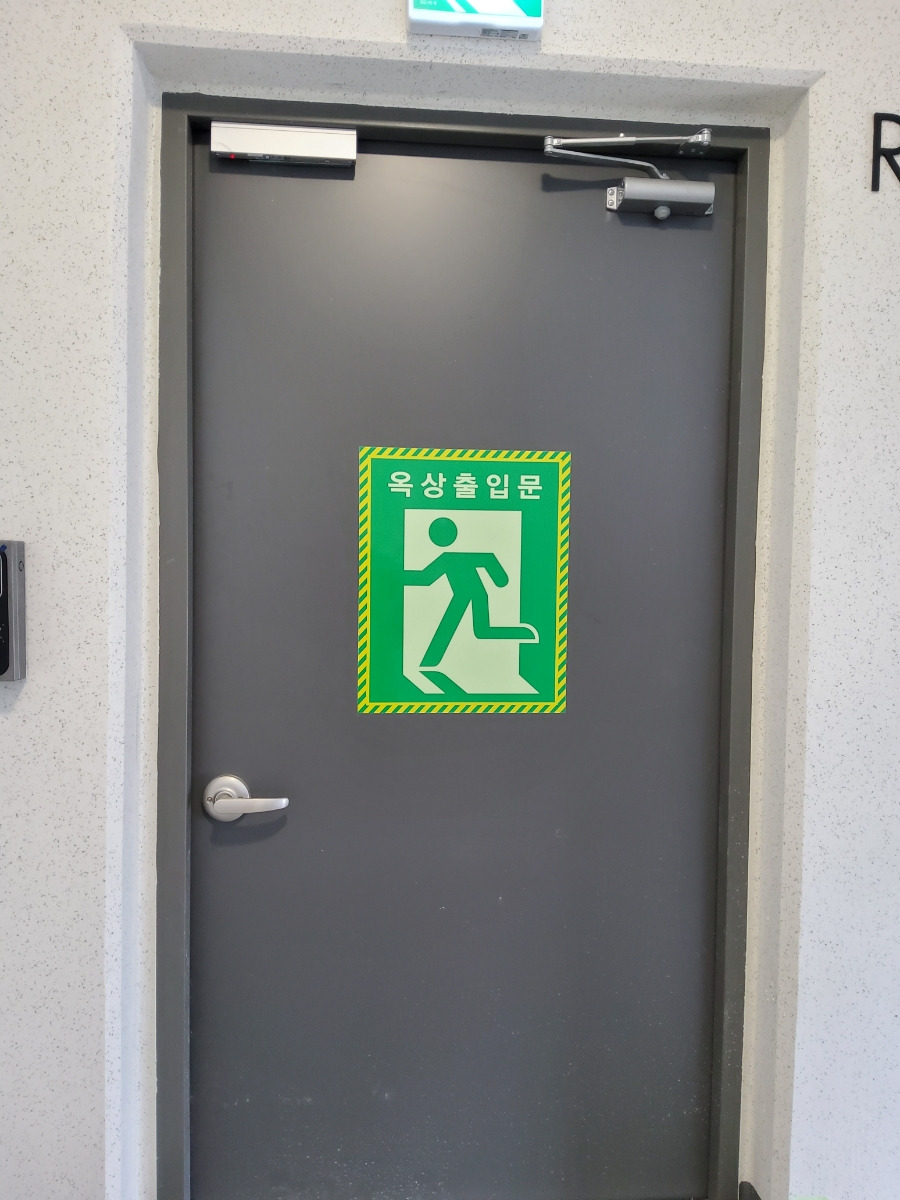

문을 자동으로 닫게 되는건 도어클러저 인데 장력을 조절해야 합니다.

​

화재신호로 인해 동작시 문이 열려도 확인 신호가 들어오고

비번을 눌러서 문을 열어도 확인 신호가 들어옵니다.

​

화재 복구를 아무리 눌러서 복구를 해도

문이 열려 있거나

열린문이 문틀에 걸려서 전자정이 맞 닫아 있지 않으면 수신기로 확인신호가 들어옵니다.
