품번 M502-16MXKF 품명 MXK8000_벽부형_Com_Mode_Filter 적용시스템 ​MXK System #MXK벽부형수신기 #필터내장 되어 있습니다. #NU수신기벽부형 #필터내장 신기한건 이렇게 해서 효과를 봤다

존슨콘트롤즈 전원공급장치 PSU450 위와 같이 AC 라인을 한 바퀴 감아서 설치하시면 됩니다.

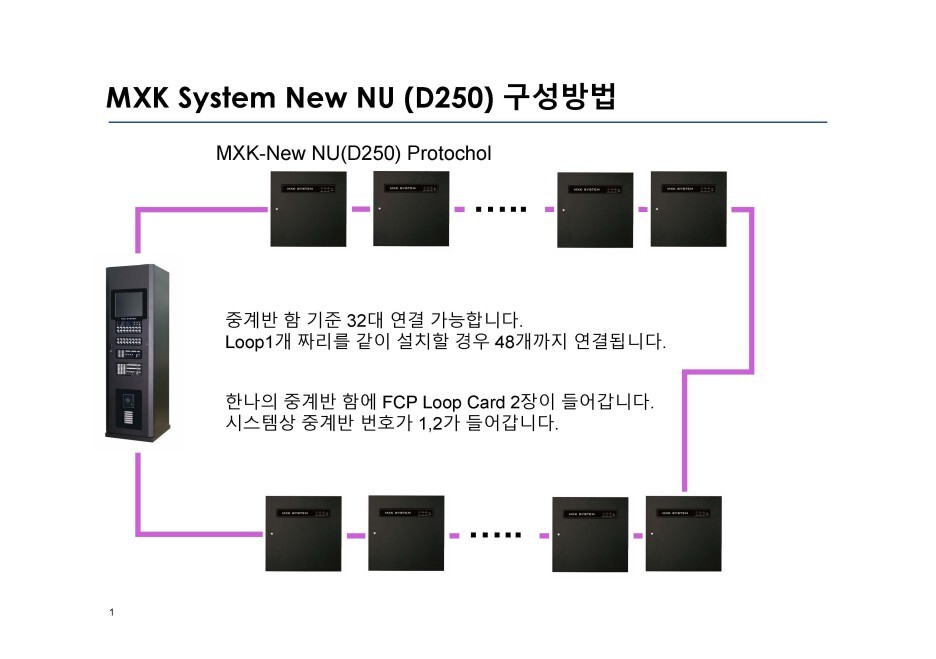

#존슨콘트롤즈 #MXK시스템 #MXK MXK + NU중계반 시스템 -->파란색으로 된 중계기, 아나로그감지기 연결하면 됩니다. 1Loop에 중계기는 127개 (2/2기준 4/4는 63개), 아나로그감지기(127개,제품혼용할수 없음) MXK + MXK Protochol 시스템-->녹색으로 된 중계기, MXK(Zetler)감지기 연결하면 됩니다. 1Loop에 중계기는 250개 (2/2, 4/4 총 갯수가 250개 입니다.), 아나로그감지기(250개, 제품혼용할수 없음) MXK + New NU Protochol 시스템-->보라색으로 된 중계기, 보라색으로 된 아나로그감지기 연결하면 됩니다. 1Loop에 중계기는 250개 (2/2, 4/4 총 갯수가 250개 입니다.), 아나로그감지기(250개, 제품혼용할수 없음)

#존슨콘트롤즈 #MXK #MXK시스템 #MXK중계반 #MXK중계기 #MXK감지기

MXK Program Download 매뉴얼 0. USB가 있어야 합니다. 단 사용하는 USB 가 파일 시스템이 FAT32 이어야 합니다. NTFS 로 되어 있으면 USB 꽂았을때 인식을 할수 있지만 다운로드가 되지 않습니다. 만약 FAT32로 되어 있지 않다면 포멧 해주세요 ​ 1. Program을 USB에 넣습니다. 아래의 사진과 같이 config 폴더만 넣으세요 단, config 폴더 안에 config가 있는지 확인하세요 USB는 용량이 너무 크지 않는것을 사용해 주세요 다른 파일이 없는걸 사용해 주세요, 읽어 오는데 시간이 걸립니다. USB에 LED가 있는걸 사용하시면 연결이 됐는지 도움이 됩니다. USB 2.0, USB 3.0, USB3.1까지 연결이 가능합니다. 가급적이면 USB내에 다른 자료..

MXK 수신기 조감도 변경방법 #존슨콘트롤즈 #동방전자산업 Pro N-MUX U 수신기는 config 폴더에 homepic을 변환하면 다운로드후 자동적으로 변경이 되었다 그러나 MXK 를 설정과정이 있으니 아래와 같이 하면 된다. 1. 기본조감도 화면 최초 MXK 수신기 납품이 되면 위와 같은 조감도가 있습니다. homepic이 있는 config폴더를 USB에 넣은후 아래와 같이 진행합니다. ​ 아무그림이나 가능합니다. 다만 Homepic 파일은 PNG 파일 형태여야 합니다. 파일형식은 다음과 같습니다. ​ homepic .png ​ jpg 파일을 변환하기 어려우시며 그림판에서 다른이름으로 저장하기 할때 PNG 파일 형태로 저장 하시면 됩니다. ​ 존슨콘트롤즈 동방전자산업 MXK Program.. : 네..

다운로드를 하거나 수신기가 다운되는 경우 우리가 가지고 있는 어떤 전자 장비들이 다운되는 경우 한번 껐다가 켜라고 합니다 ​ 그런데 관라자들은 이 부분에 조금 두려움이 있는 것 같아 설명 드립니다 수신기를 끄는 방법입니다 1. 내장된 배터리를 전원부와 분리합니다 ​ 왜냐하면 수신기전원부의 파워를 Off하면 자동으로 예비전원인 배터리로 전환됩니다 이 경우 수신기는 꺼지지 않습니다 *배터리를 전원부와 분리하지 않고 전원스위치를 내리는 경우 배터리의 용량을 다 소진하기 되면 방전되어 충전되지 않습니다. ​ 2. 배터리가 전원분와 분리되었다면 전원부의 스위치를 Off하세요 ​ 3. 다시 켰때는 전원부 스위치를 On 하고 ​ 4. 배터리를 연결하시면 됩니다. ​ *다시 전원을 켰때는 3분 정도 있다가 스위치를 O..

Pro N-MUX U 설정동기 방법 Pro N-MUX U 시스템 사용시 여러대의 수신기가 네트워크 되어 있는 경우 제어권 설정에 따라 한대의 수신기가 여러대의 수신기를 제어할 수 있으며 경우에 따라 자기 수신기만 제어 하는 경우가 있습니다. 한대의 수신기가 여러대의 수신기를 제어할 경우 어느한 수신기에서 연동키를 만지거나 재부팅할 경우 제어 되지 않는 경우가 있습니다. 이 경우 설정동기라는 작업을 통해 네트워크 연결을 하고 연동을 하나의 수신기에서 제어하기 위한 방법입니다. ​ 1. 네트워크에 연결된 수신기중 동기가 되지 않은 수신기를 확인합니다. 초록색은 동기가 된 수신기이고 보라색은 동기가 되지 않은 수신기 입니다. ​ 2. 메인 메뉴를 터치합니다. 3. 설정동기를 터치합니다. 4. 설정동기가 되지 ..

MXK 감지기 어드레스 셋팅방법 젠틀러 감지기 어드레스는 Dip S/W로 셋팅할수 없으며 전용 툴로 하여야 합니다. ​ 1. 어드레스 툴기를 준비한다. 2. 스위치의 전원을 올린다. 0-->1 3. Booting을 기다린다. 4. 엑세스 기간 참조 5. 어드레스를 맞추고자 하는 감지기를 결합한다. 6. Device Status를 터치한다. 7. 감지기의 어드레스가 2번으로 되어 있음 8. 어드레스를 변경하고자 하는 경우 Change Address 를 터치할 것 9. 어드레스를 입력한다. 1~250번까지 그리고 Enter를 터치한다. 10. 변경이 완료되면 변경된 어드레스를 확인한다. 11. More를 터치한다. 12. More를 터치하면 감지기의 제조일자와 현재 온도, 농도를 알 수 있다. ​

R형 수신기 끄는 방법 존슨콘트롤즈 동방전자산업 다운로드를 하거나 수신기가 다운되는 경우 우리가 가지고 있는 어떤 전자 장비들이 다운되는 경우 한번 껐다가 켜라고 합니다 ​ 그런데 관라자들은 이 부분에 조금 두려움이 있는 것 같아 설명 드립니다 수신기를 끄는 방법입니다 1. 내장된 배터리를 전원부와 분리합니다 ​ 왜냐하면 수신기전원부의 파워를 Off하면 자동으로 예비전원인 배터리로 전환됩니다 이 경우 수신기는 꺼지지 않습니다 *배터리를 전원부와 분리하지 않고 전원스위치를 내리는 경우 배터리의 용량을 다 소진하기 되면 방전되어 충전되지 않습니다. ​ 2. 배터리가 전원분와 분리되었다면 전원부의 스위치를 Off하세요 ​ 3. 다시 켰때는 전원부 스위치를 On 하고 ​ 4. 배터리를 연결하시면 됩니다. ​ *..
