#존슨콘트롤즈 #MXK시스템 #MXK MXK + NU중계반 시스템 -->파란색으로 된 중계기, 아나로그감지기 연결하면 됩니다. 1Loop에 중계기는 127개 (2/2기준 4/4는 63개), 아나로그감지기(127개,제품혼용할수 없음) MXK + MXK Protochol 시스템-->녹색으로 된 중계기, MXK(Zetler)감지기 연결하면 됩니다. 1Loop에 중계기는 250개 (2/2, 4/4 총 갯수가 250개 입니다.), 아나로그감지기(250개, 제품혼용할수 없음) MXK + New NU Protochol 시스템-->보라색으로 된 중계기, 보라색으로 된 아나로그감지기 연결하면 됩니다. 1Loop에 중계기는 250개 (2/2, 4/4 총 갯수가 250개 입니다.), 아나로그감지기(250개, 제품혼용할수 없음)

#존슨콘트롤즈 #MXK #MXK시스템 #MXK중계반 #MXK중계기 #MXK감지기

MXK 수신기 조감도 변경방법 #존슨콘트롤즈 #동방전자산업 Pro N-MUX U 수신기는 config 폴더에 homepic을 변환하면 다운로드후 자동적으로 변경이 되었다 그러나 MXK 를 설정과정이 있으니 아래와 같이 하면 된다. 1. 기본조감도 화면 최초 MXK 수신기 납품이 되면 위와 같은 조감도가 있습니다. homepic이 있는 config폴더를 USB에 넣은후 아래와 같이 진행합니다. ​ 아무그림이나 가능합니다. 다만 Homepic 파일은 PNG 파일 형태여야 합니다. 파일형식은 다음과 같습니다. ​ homepic .png ​ jpg 파일을 변환하기 어려우시며 그림판에서 다른이름으로 저장하기 할때 PNG 파일 형태로 저장 하시면 됩니다. ​ 존슨콘트롤즈 동방전자산업 MXK Program.. : 네..

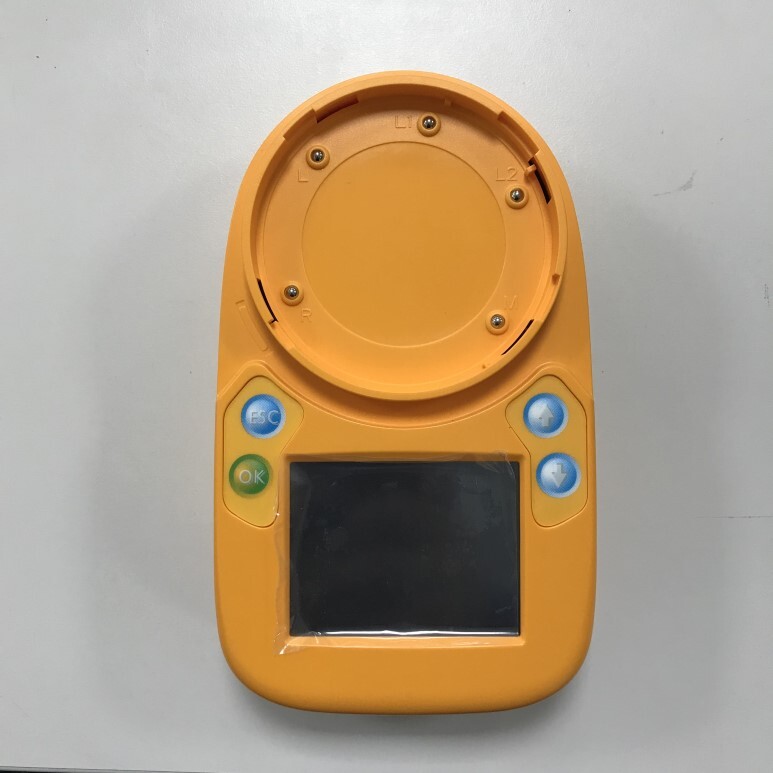

MXK 감지기 어드레스 셋팅방법 젠틀러 감지기 어드레스는 Dip S/W로 셋팅할수 없으며 전용 툴로 하여야 합니다. ​ 1. 어드레스 툴기를 준비한다. 2. 스위치의 전원을 올린다. 0-->1 3. Booting을 기다린다. 4. 엑세스 기간 참조 5. 어드레스를 맞추고자 하는 감지기를 결합한다. 6. Device Status를 터치한다. 7. 감지기의 어드레스가 2번으로 되어 있음 8. 어드레스를 변경하고자 하는 경우 Change Address 를 터치할 것 9. 어드레스를 입력한다. 1~250번까지 그리고 Enter를 터치한다. 10. 변경이 완료되면 변경된 어드레스를 확인한다. 11. More를 터치한다. 12. More를 터치하면 감지기의 제조일자와 현재 온도, 농도를 알 수 있다. ​

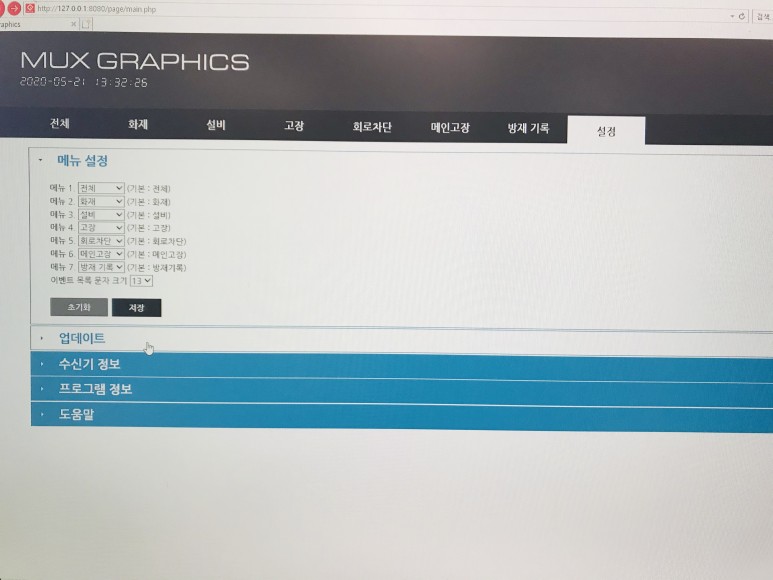

적용시스템: MXK, Pro N-MUX U MUX Graphic Update 방법 ​ CRT라고 불르는 평면에 소방설비가 표현된 시스템입니다. ​ Update 방법입니다. ​ 1. MUX Graphic 컴퓨터를 인터넷에 연결합니다. 컴퓨터에 있는 LAN 포트는 수신기와 통신하여야 하므로 별도의 무선랜이나 스마트폰을 사용한 모바일 핫스팟을 사용합니다. ​ 2. 방재기록에서 설정을 클릭합니다. 3. 업데이트 메뉴로 이동합니다. 4. Shift 키를 누르고 인터넷 연결을 합니다. Shift 키를 같이 누르고 인터넷연결확인을 클릭합니다.(강조) 5. 아래와 같은 메뉴가 나옵니다. 중요 먹스그래픽의 도면과 심볼자료는 서버에 있습니다. 권한이 있는 사람이 서버에서 수정을 하고 MUX Graphic의 컴퓨터가 인터넷..

#MXK수신기 #MXK #수신기네트워크 #수신기네트워크구성방법 MXK 수신기를 네트워크 할때 LAN 통신(최대 100M) 이상 네트워크 할때 구성하는 방식입니다. ​ 광접속할때 대략적인 다이어그램을 꼭 보내줘야 합니다. 접퍼코드는 색상에 따라서 싱글모드 인지 멀티모드 인지 알수 있습니다.

#MXK수신기 #MXK수신기네트워크 ​ MXK 수신기는 통신선(FR-CVV-SB)로 통신할 수 없습니다. ​그래서 두가지중 하나를 해야 합니다. 이더넷 통신(LAN Cable) or 광케이블통신 거리가 100M 이하면 이더넷통신이고 100M를 넘어가면 광케이블통신입니다. 수신기가 2대 일 경우 공유기를 사용하지 않고 위와 같이 연결하면 됩니다. ​Lan Cable을 꽂는 단자는 수신기 문짝 보호철판의 볼트를 풀르면 수신기의 메인보드가 있고 메인보드 상단 오른쪽에 RJ45 짹을 연결할수 있는 단자가 있습니다. 이때 Lan Cable은 Cross 케이블 입니다. ​ ​ 수신기가 3대 이상일 경우 공유기를 사용하여 연결합니다. 이때 케이블은 Lan Direct 케이블 입니다. MXK수신기는 네트워크 할 경우 ..

​ MXK중계반은 fcp카드 2장으로 구성됩니다 그림과 같이 총 4개 루프로 구성 되는데 Loop번호를 꼭 연속으로 하지 않아도 됩니다 ​ 연결 회로수 NU protochol 1-0 : 127 어드레스(2대2중계기 사용시 254회로) 1-1 : 127 어드레스 2-0 : 127 어드레스 2-1 : 127 어드레스 ​ MXK protochol 1-0 : 250 어드레스(4대4중계기 사용시 1,000회로) 1-1 : 250 어드레스 2-0 : 250 어드레스 2-1 : 250 어드레스 ​ ​ ON을 하여 DIP 스위치를 설정합니다. 예를 들어 입출력표의 중계반이 1번 일 경우 Loop카드의 중계반은 "0" 번으로 하고 딥스위치를 올리지 않습니다. ​ 예를 들어 입출력표의 중계반이 2번 일 경우 Loop카드의..

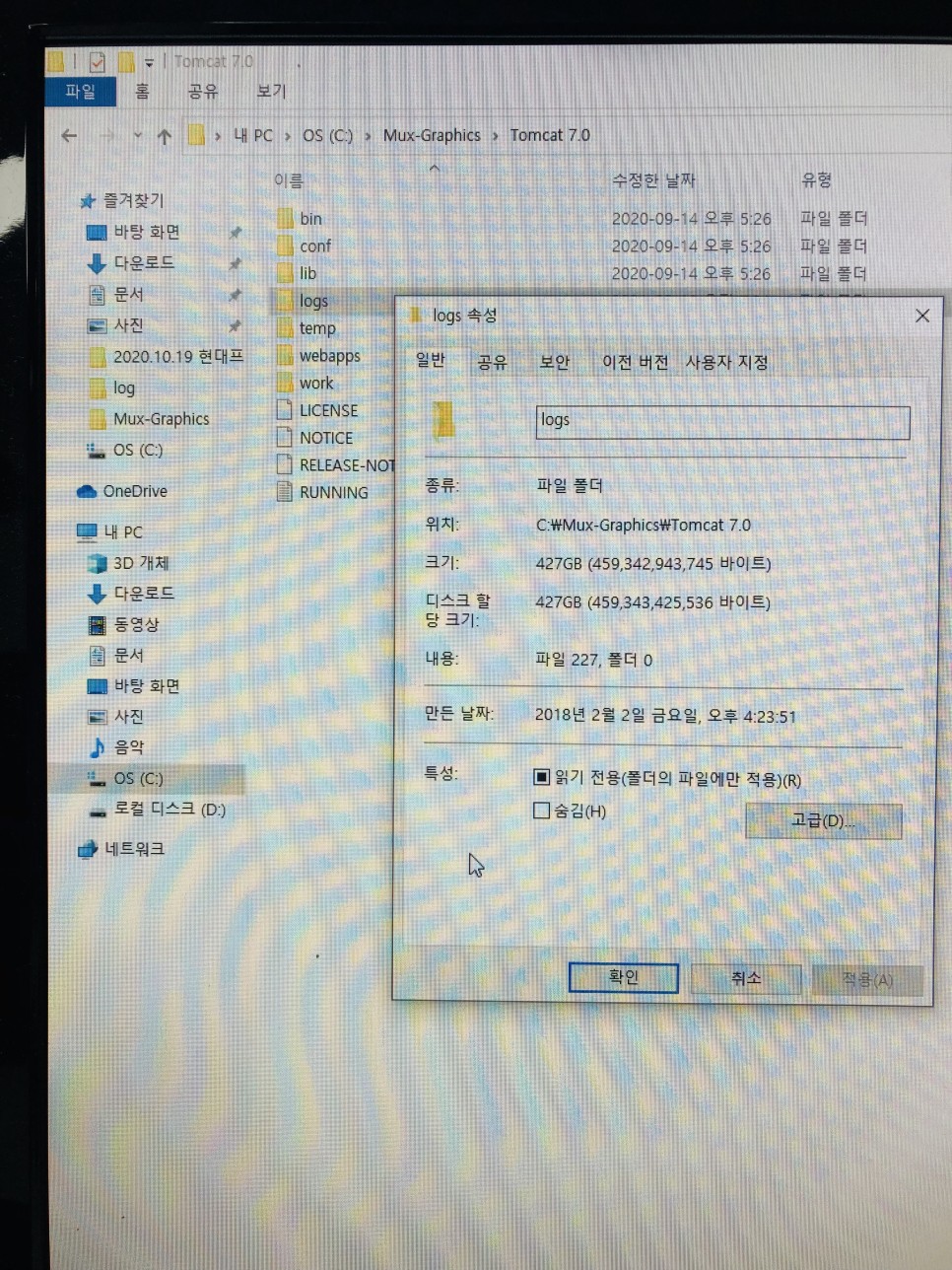

Mux Graphic 이벤트가 입력이 되지 않는 증상 해결 ​ 수신기: MXK System 증상: 수신기카운트는 맞음 일정시점 이후 이벤트 기록(화재, 설비, 고장, 제어)이 수신기에는 기록되는데 MUX Graphic에는 기록되지 않음 ​ C: 드라이브 또는 D: 혹은 E: 드라이브 즉 Mux-Graphic 폴더가 설치된 드라이브 용량을 확인한다 드라이브의 용량이 다 차면 더 이상 이벤트 기록이 저장되지 않아 수신기에서 발생한 기록이 MUX Graphic으로 넘어 오지 않는다 ​ 해결방법 Log 기록을 지운다 ​ Mux-Graphic이 설치된 폴더로 이동해서 Tomcat 7.0 폴더로 이동 logs 폴더로 이동해서 ​ 거기에 있는 파일들은 지운다 ​ 반드시 이것을 할때는 Mux Graphic 창을 닫고 ..

증상: Loop 의 중계기가 전부 고장발생 또는 Loop고장 발생 또는 Loop단락 고장 발생 MXK중계반 하나가 수신기상 2개의 중계반을 커버함 총4개 Loop 위의 사진을 보면 45,46번 중계반에 문제가 발생한걸 알 수 있다 그런데 A01-46-1-000-0은 문제가 없나? 아니다 A01-46-1-000-0 은 프로그램에서 없어서 그렇다 중계반이 전부 죽는건 시스템이나 선로 의 문제이다 Local 에 있는 전원공급장치를 먼저 본다 중계기 또는 아나로그감지기 라인을 단자에서 제거하고 AC220V가 잘 들어오는지 중계반 출력단자에 DC 5V 를 측정해본다(아래 사진에서 빨간색부분 단자를 보면 알수 있다) GND(-) , DC5V 측정한다.-->DC5V 전압이 정상이면 중계반 통신은 문제가 없다 -->D..
