방화셔터 의 공사구분 시공범위

방화셔터 의 공사구분 시공범위

​

아파트는 방화셔터가 별로 없어요

그런데 판매시설이나 물류창고는 방화셔터가 많아요

그래서 방화셔터를 저희에게 많이 물어 보셔서 포스팅 해봅니다.

​

방화셔터는 이런 역활을 합니다.

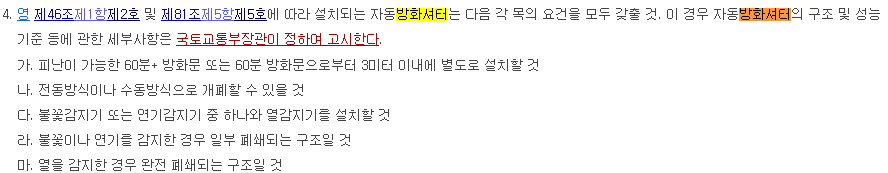

건축물의 피난ㆍ방화구조 등의 기준에 관한 규칙

제 14조에 해당합니다.

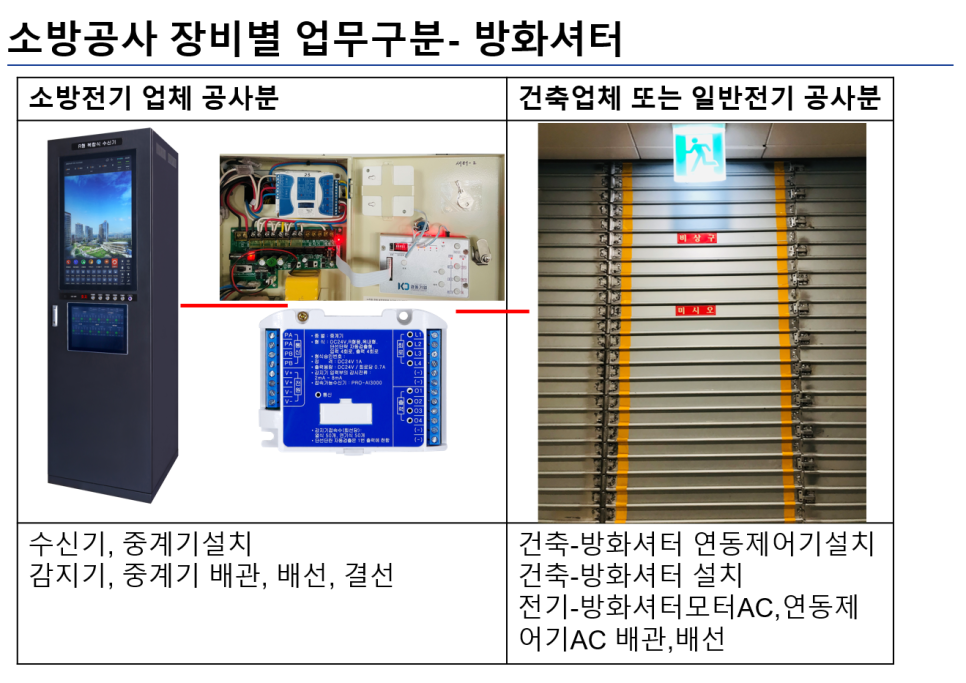

방화셔터공사구분



시공사구분	시공의 범위	비고
건설사	방화셔터틀의 설치, 방화셔터의 설치, 연동제어기의 설치
소방전기공사업체	감지기배관/배선,중계기 통신 , 전원 배관/배선,방화셔터결선

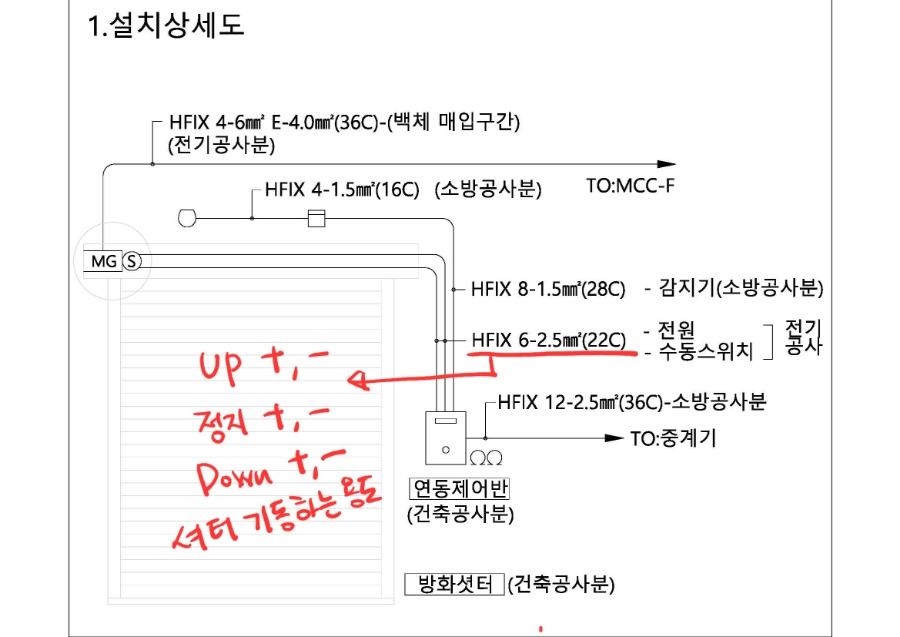

일반전기공사업체	방화셔터모터의AC 배관/배선, 연동제어기 AC배관,배선 방화셔터모터에서 연동제어기까지 조작 배관/배선

위와 같이 구분이 됩니다.

​

만약 방화셔터 연동제어기의 AC220V 가 않들어온다.-->일반전기공사업체 하자(판넬에서모터까지 AC공급되는지 확인)

연동제어기의 AC220V는 모터에서 따서 배선합니다.

​

방화셔터가 바닥까지 밀착이 않된다.-->건축에서 처리해야 합니다.

방화셔터가 동작후 복구를 했는데 셔터가 고정이 않되고 다시 내려온다-->건축에서 처리해야 합니다.

​

감지기 연동에 의해 기동이 않된다-->중계기 출력확인-->출력이 않나오면 수신기쪽 , 중계기쪽 문제

-->출력이 나온다-->연동제어기 결선확인후 결선문제가 없으면 연동제어기 기판문제

​

방화셔터 출력이 계속 나간다-->중계기에서 출력나가는지 확인 출력이 나가면-->중계기불량

출력이 않나가면-->연동제어기 불량

방화셔터 동작하지 않았는데 계속 동작확인이 들어온다-->중계기에서 선로 제거후 입력LED 들어오는지 확인-->LED들어오면-->중계기불량

LED않들어오면-->연동제어기불량

​

​

방화셔터가 레일에 걸리면-->건축에서 처리해야 합니다.

방화셔터가 찐따로 내려와도-->건축에서 처리해야 합니다.
