동방전자산업 존슨콘트롤즈 Pro N-MUX U 수신기 네트워크 연결방법(Serial연결)-결선도 포함

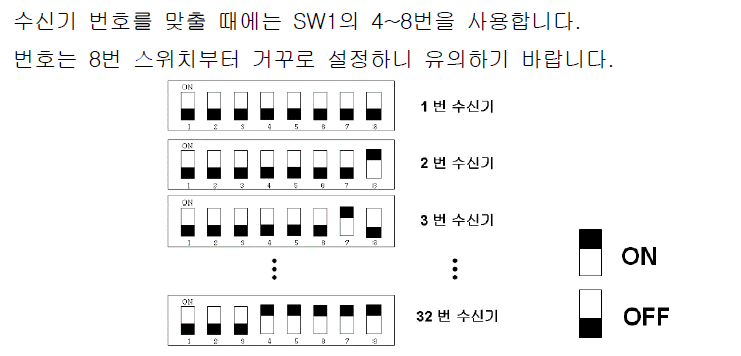

Serial 사용시 DIP S/W입니다.
SW1 의 2번이 RS485 ON 입니다.
그리고 수신기 번호가 1번이면 DIP S/W 가 0 번이기 때문에 8번에서 4번까지 내립니다.
수신기번호가 2번일때

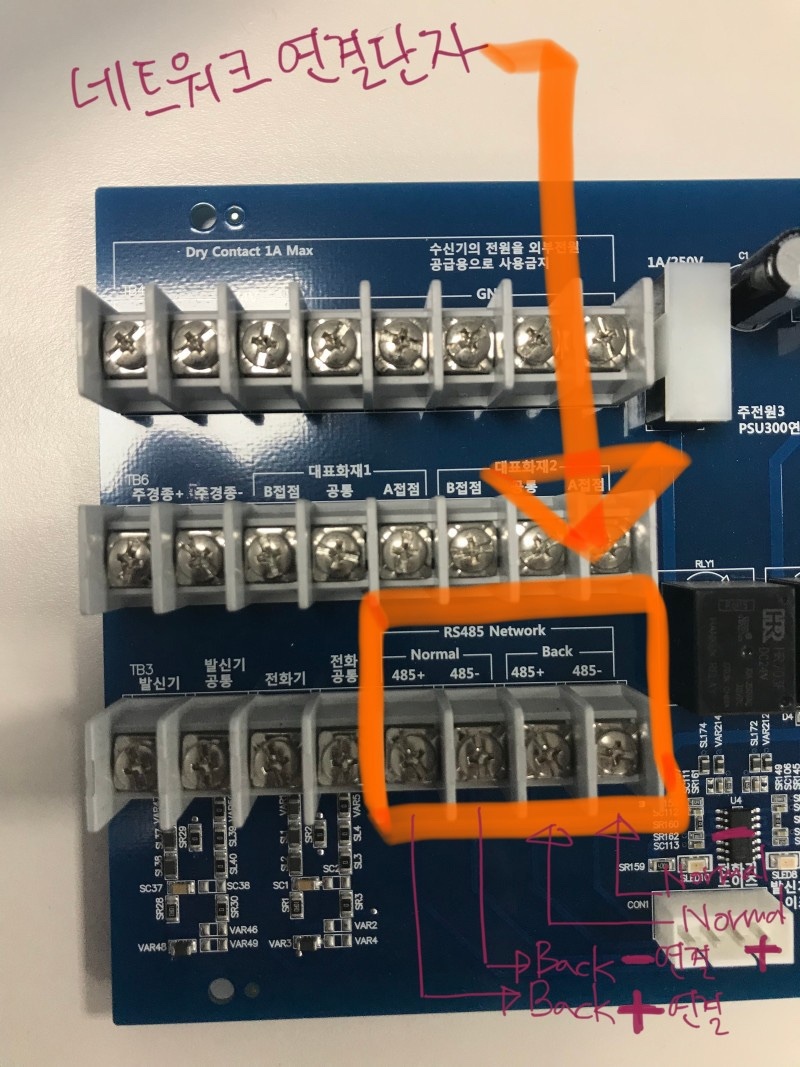

수신기 통신선 연결 단자 입니다.
1번 수신기 Nomal 단자는 2번 수신기 Back 단자에 연결합니다.
1번 수신기 Back 단자는 2번 수신기 Normal 단자에 연결합니다.
#NU부표시기 도 결선은 위와 동일합니다.
NU부표시기 또한 수신기로 인식하면 됩니다.
다만 제어하는 연동제어스위치가 없을뿐입니다.
