#솔텍
#SFC100-232-485
는 수신기와 중계반을 광으로 연결할 때 사용합니다.
최근 새로 나와서 연결할 때 몇가지 주의 점이 있어 기록합니다.
기존 장비는 A type B type 이 있으나 이건 없습니다.
MXK 중계반도 연결가능
FDF<-->FDF 사이는 싱글모드나 멀티모드 광케이블은 포설하는데
소방은 싱글모드 4C 이상 케이블 포설을 권장합니다.

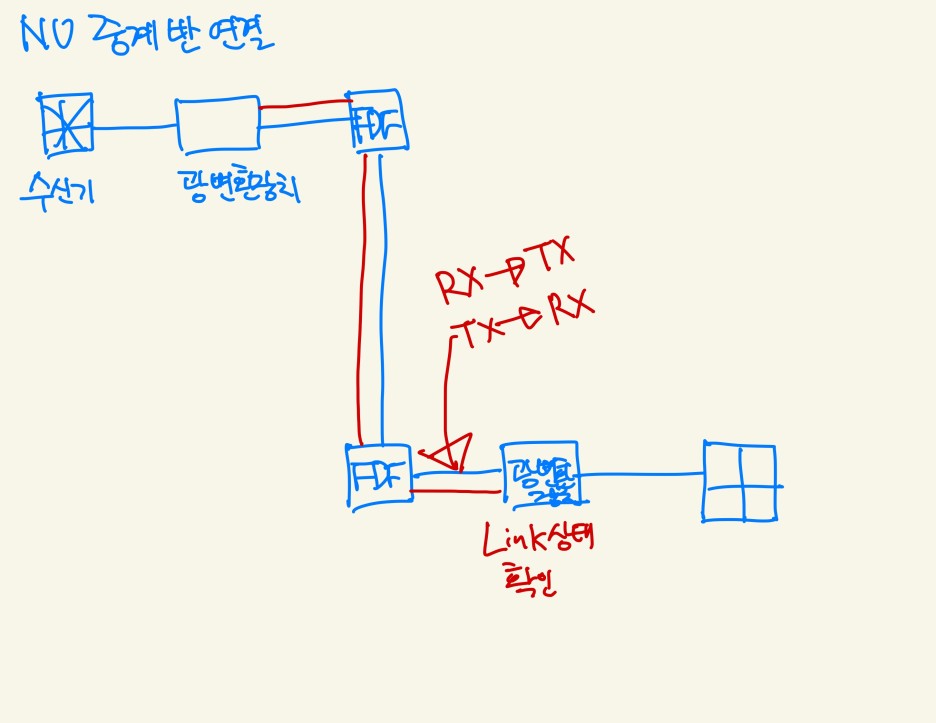

광변환장치<-->FDF 간 점퍼코드 배선은 그림과 같이 수신기쪽은 빨간색 ,파란색의 순으로 연결하고
중계반쪽은 FDF<-->광변환장치 간 점퍼코드 배선은 파란색, 빨간색으로 연결합니다.
그래야만 광변환장치간 연결이 완료 됩니다.
꼭 한번 Rx Tx 를 Cross해야 합니다.
수신기 중계반 배선 및 결선은 전과 동일 합니다.
위와 같은 상태로 배선연결을 합니다.
점퍼 코드는 FDF 쪽은 SC Type
광변환장치는 LC Type 입니다.
점퍼코드를 꽂는 콘넥터는 제품에 포함된것이니 별도 구매할 필요없음
단 제품납품시 싱글모드 용인지 멀티모드용인지 반드시 확인할것
저 콘넥터가 싱글인지 멀티인지 꼭 확인해야함

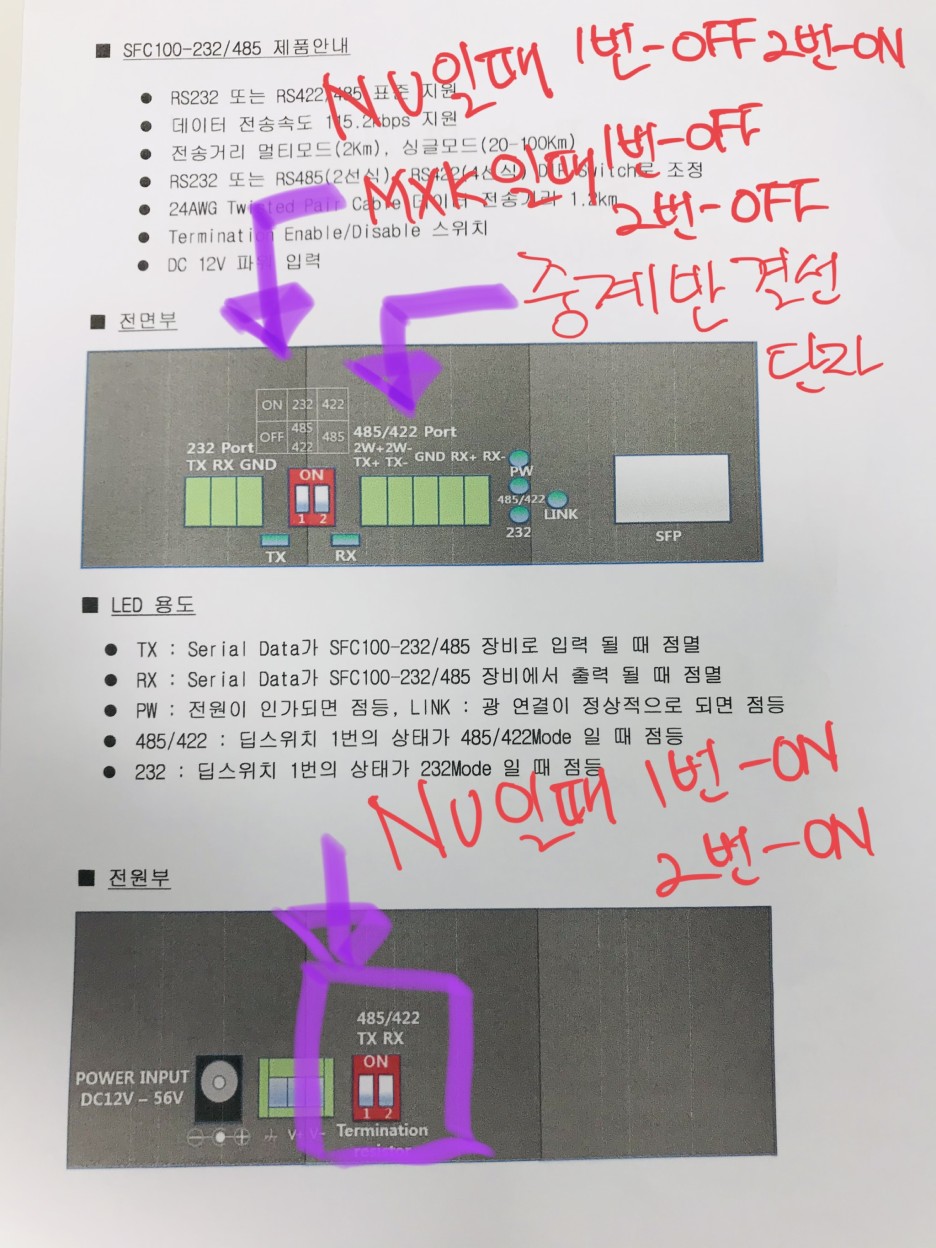

위와 같은 Dip S/W 설정을 해야 합니다.
그렇지 않으면 Link 는 되지만 데이타가 넘어가지 않습니다.

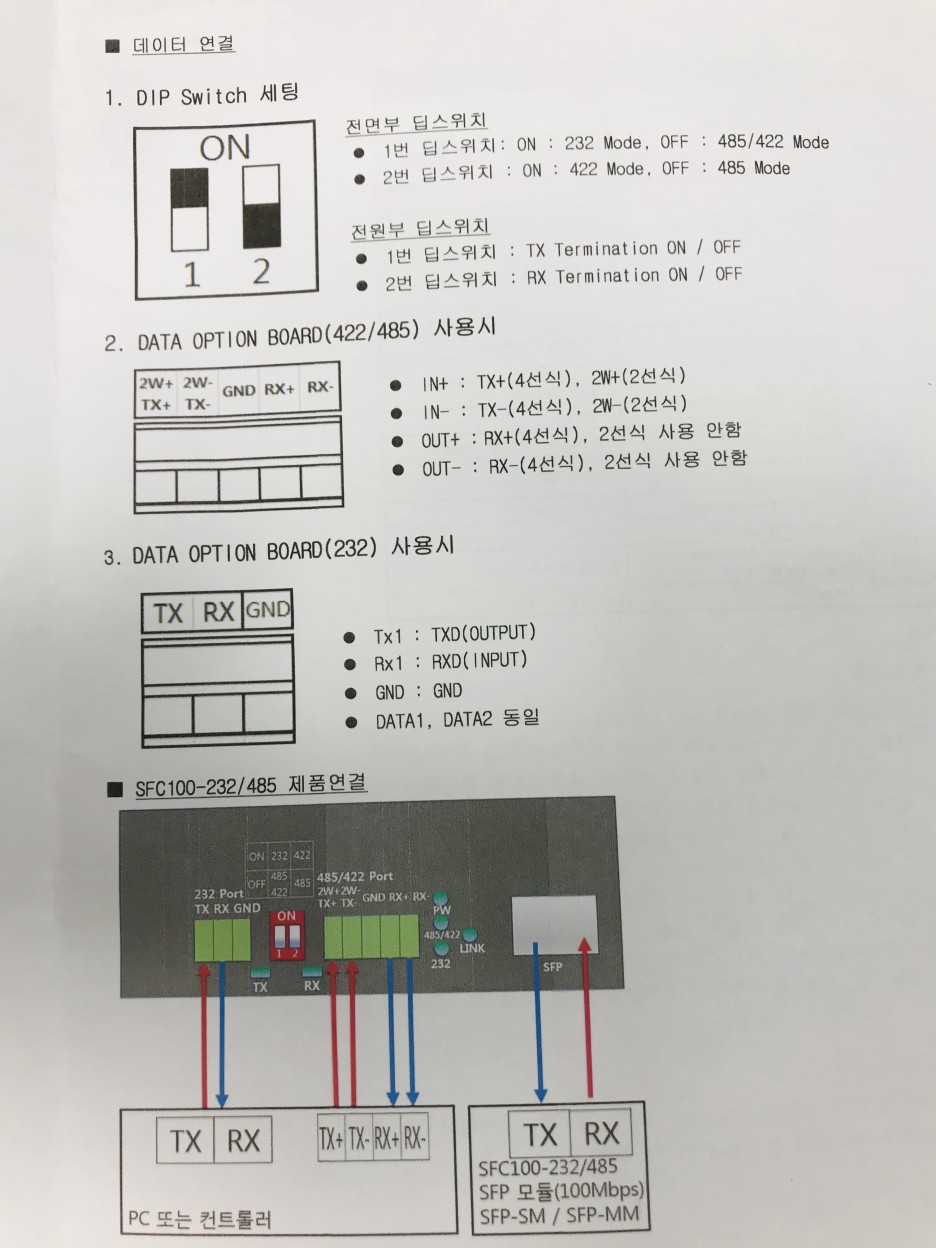

전원부 옆 딥스위치
1번 TX 터미네이션저항 ON/OFF
2번 RX 터미네이션저항 ON/OFF
- 기존 광변환장치는 자체적으로 종단처리 되어있음.
- 변경된 광변환장치는 종단저항 설정 기능 별도 스위치 있음.
- 반드시 종단저항 ON으로 설정해야 정상적인 중계반 통신가능
-종단저항 OFF시 중계반 통신은 되나, 이상증상 발생함.
(이상증상 <익산모현현대2차아파트>
- 수신기 화재입력 없이 지구경종 출력, 스위치 제어 안됨.
- 중계반 고장, 복구 인입 등 )
