프로테크 비상전원반 결선 방법입니다.



AC220V단자는 맨 왼쪽 입니다. 비상판넬에서 AC전원을 공급받습니다.

PA, PB 는 중계기 통신 단자입니다.

수신기 또는 중계반으로 부터 통신선로가 넘어오면 여기를 거쳐서 중계기로 연결하면 됩니다. 꼭 하지 않아도 됩니다. 그런데 비상전원반이 2대2 중계기 역활을 할수 있기에 필요한 경우 연결합니다.

공통(-), 발신기, 전화 단자 입니다.

수신기에서 출발한 전화,응답, 공통단자를 연결하고 발신기로 연결하면 됩니다.

#표시등 을 켜 줘야 합니다. 표시등 단자는 항상 + 가 나옵니다 표시등 단자와 공통(-) 단자를 테스터기로 측정하면 DC24V가 나옵니다.

소화전주펌프, 소화전예비펌프가 기동을 하면 기동램프를 켜줘야 합니다 #존슨콘트롤즈는 전원반에 중계기 1대를 설치하여 구성하는데 프로테크는 비상전원반 자체가 중계기 2대2의 역활을 합니다.

단 PA, PB 단자에 수신기나 중계반으로 부터 또는 중계기로 부터 통신을 연결하고

프로그램된 #일람표 #중계기어드레스 를 맞추면 기동이 됩니다.

이때 프로그래을 변경해도 비상전원반의 어드레스를 맞추면

입력1번은 비상전원반 전원감시 입니다. 입력은 따로 선을 연결할 필요가 없어요

출력1번은 소화전기동램프 입니다.(DC24V 출력)

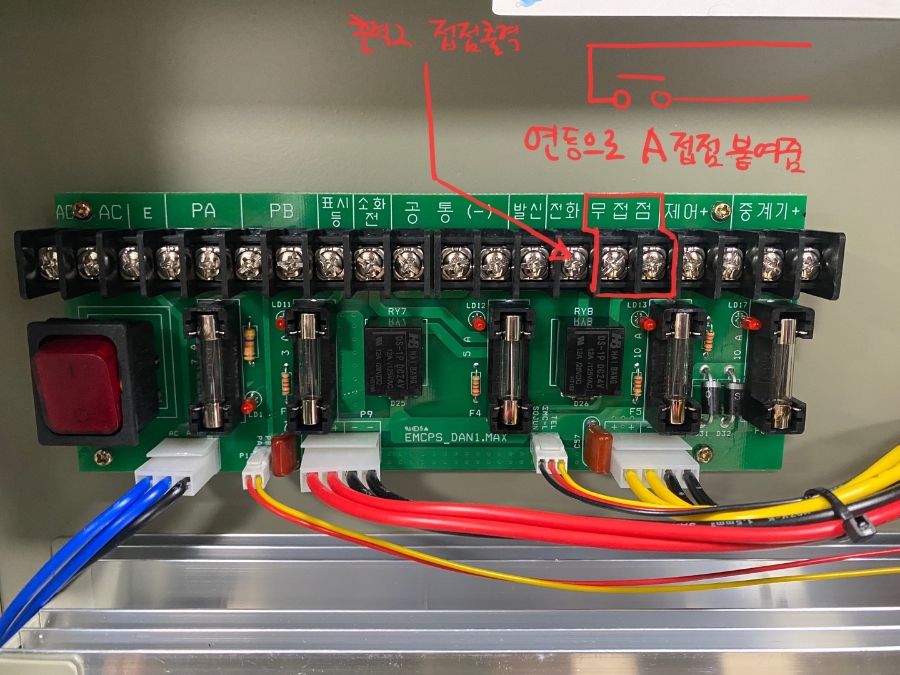

출력2번은 무접점 출력입니다.

프로그램으로 연결이 걸리면 접점이 붙습니다.

그래서 혹시 출력2번을 전압으로 나와야 할때 위와 같이 제어(+)에서 한가닥을 무접점 오른쪽 단자에 연결하고 로컬로 나가는 선을 그다음 무접점 단자와 공통(-) 단자를 연결해서 DC24V 출력으로 구성해서 사용합니다.







#비상전원반전원

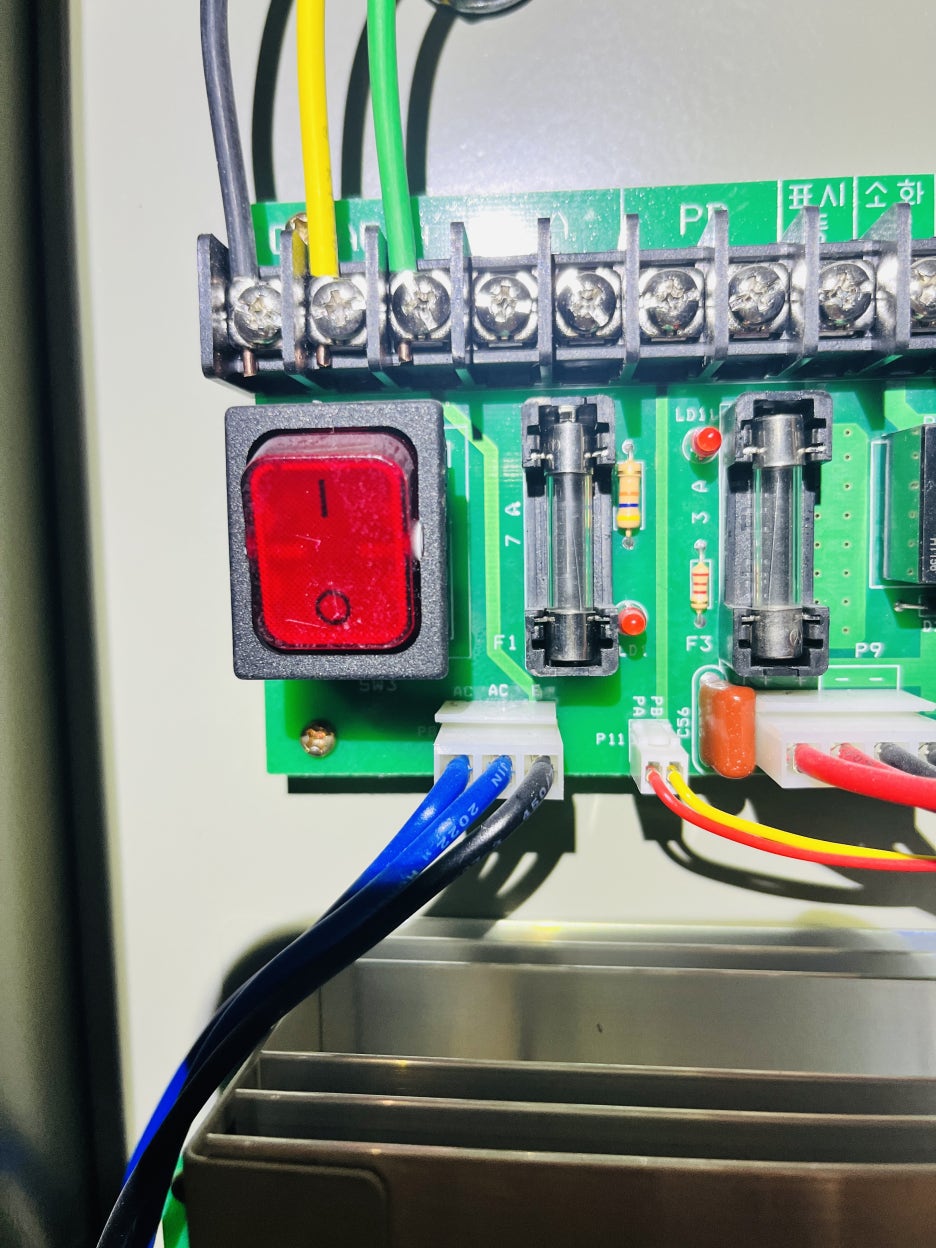

비상전원반은 LE 판넬에서 AC220V를 공급받습니다.

위에 있는 스위치에 LED가 점등되지 않으면 AC220V가 공급되고 있지 않습니다.

스위치를 올려지 않아도 AC220V가 공급되고 있으면 LED가 점등됩니다.

AC가 정상적으로 점등되고 있으면 전원스위치를 올리면 됩니다.
