수신기에서 펌프를 기동하기 위해서 배선을 포설할때 수신기에서 펌프 mcc 까지 필요한 배선의 가닥수 입니다.
사진 설명을 입력하세요.
배선의 굵기는 전압강하의 문제가 있지만 2.5sq 로 충분히 기동이 가능했습니다.
터널은 않되요
일단 가닥수 입니다.

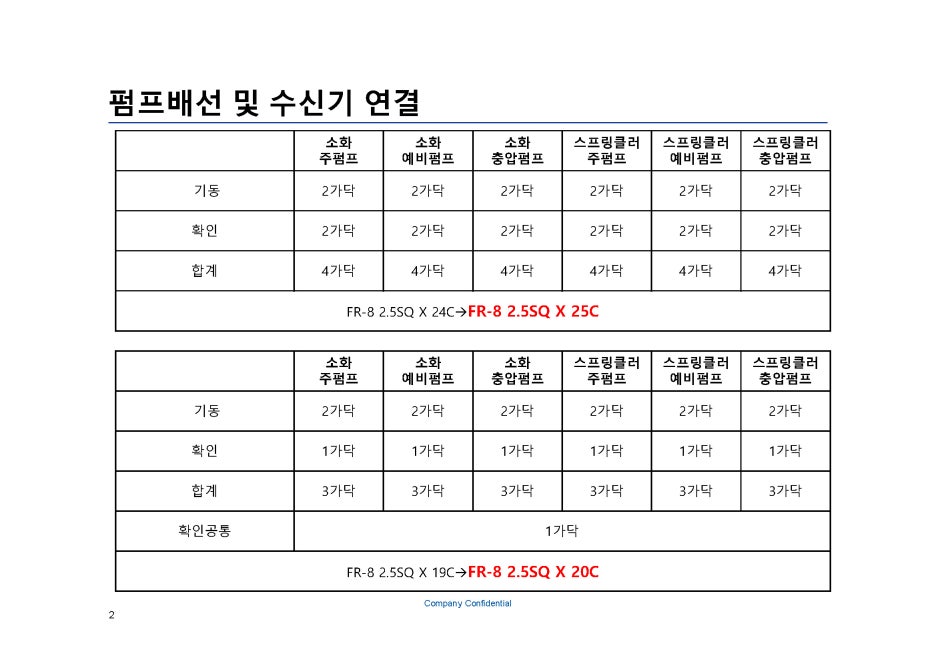

외울때 수신기에서 펌프 한대당 4가닥이 필요합니다. 펌프수량 x 4C
확인의 - 를 COM 잡으면 3가닥 +1 펌프수량 X 3C +1
사진 설명을 입력하세요.
위에 예시입니다.
