프로테크 수신기 어드레스 설정방법입니다.
수신기가 1대만 있으면 수신기 번호는 1번이며 DIP S/W 도 1번입니다.

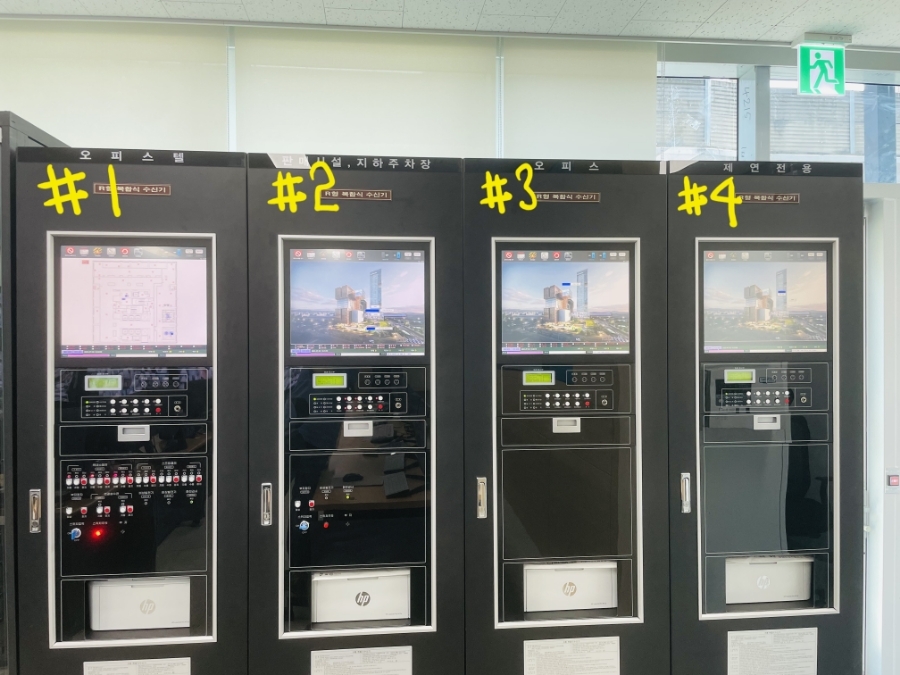

그런데 위와 같이 여러대의 수신기가 네트워크로 연결되어 있다면 수신기에 번호가 있어야 서로 연동이 되고
잘 감시할수 있습니다.
수신기의 어드레스 설정방법입니다.
수신기 문짝을 열면 오른쪽에 아래와 같은 PCB 기판이 달려있습니다. 여러개가 달려 있는데
그중에 첫번째 기판에 DIP S/W가 수신기번호를 설정합니다.
수신기 번호를 설정하는 DIP S/W는 1번~6번까지 DIP S/W를 가지고 사용합니다.
DIP S/W를 올려서 설정합니다.
|
수신기번호
|
DIP S/W ON
|
|
|
1번
|
1번 ON
|
|
|
4번
|
1,3번 ON
|
|
|
10번
|
2,4번 ON
|
|
|
19번
|
1,2,5번 ON
|
그리고 더욱 중요한 사항은 수신기 번호에 맞게 프로그램이 들어가 있어야 합니다.
수신기 번호가 3번인데 2번 수신기의 프로그램을 다운로드하면 화재감시, 연동등 동작하지 않습니다.

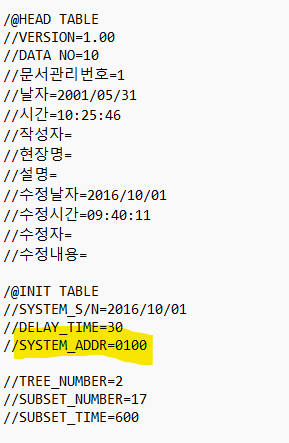

SYSTEM_ADDR=0100
01을 보고 이게 1번 수신기인줄 알면 됩니다.

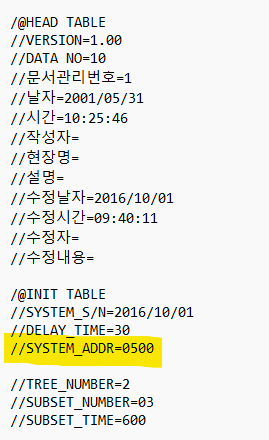

SYSTEM_ADDR=0500
05을 보고 이게 5번 수신기인줄 알면 됩니다.
