프로테크 Pro-AI2000 수신기 프로그램다운로드

#프로테크

#수신기프로그램다운로드

#수신기프로그램​

​

프로테크 수신기 다운로드를 하기위해서는 구조를 알아야 합니다.

​

​

수신기는 CRT와 수신기로 구분이 됩니다.

​

다운로드할때는 둘다 해야 합니다. 반드시

그방법을 알려드릴께요

​

먼저 기술팀에서 프로그램 이메일을 보내줄겁니다.​

​

그럼 보내준 파일을 다운로드하고 압축을 푸세요 ​

​

압축을 풀었을때 이렇게 되어 있다면 이현장은 데스크가 있는 현장입니다.

​

책상에 현장의 화면을 보는 모니터가 있는 겁니다.

​

CRT 다운로드를 합니다.

마우스를 왼쪽 하단의 아무 아이콘도 없는 한쪽 구석에 가서 더블클릭 합니다.

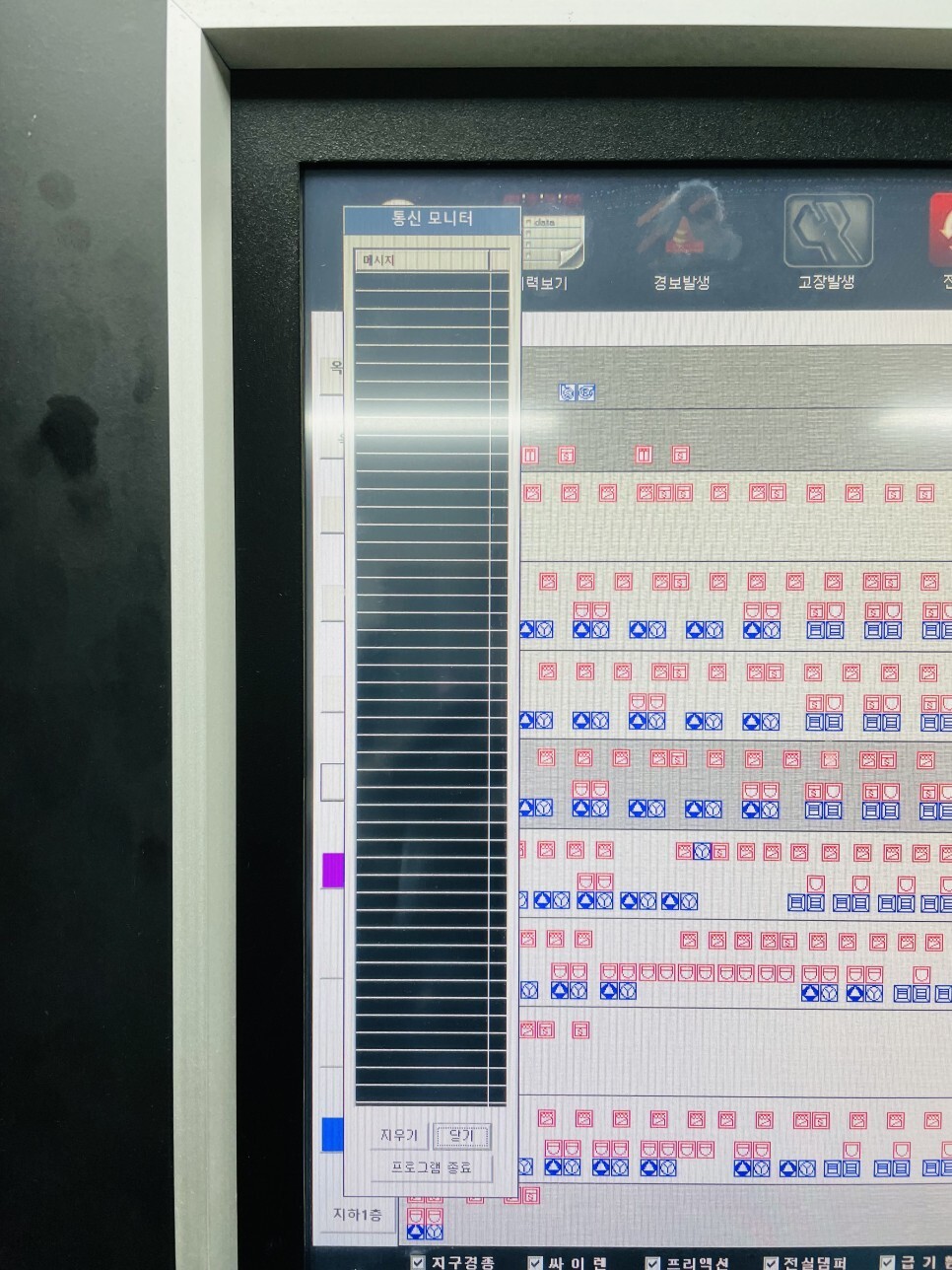

통신모니터라는 창에 나옵니다.

그럼 프로그램 종료를 누르세요

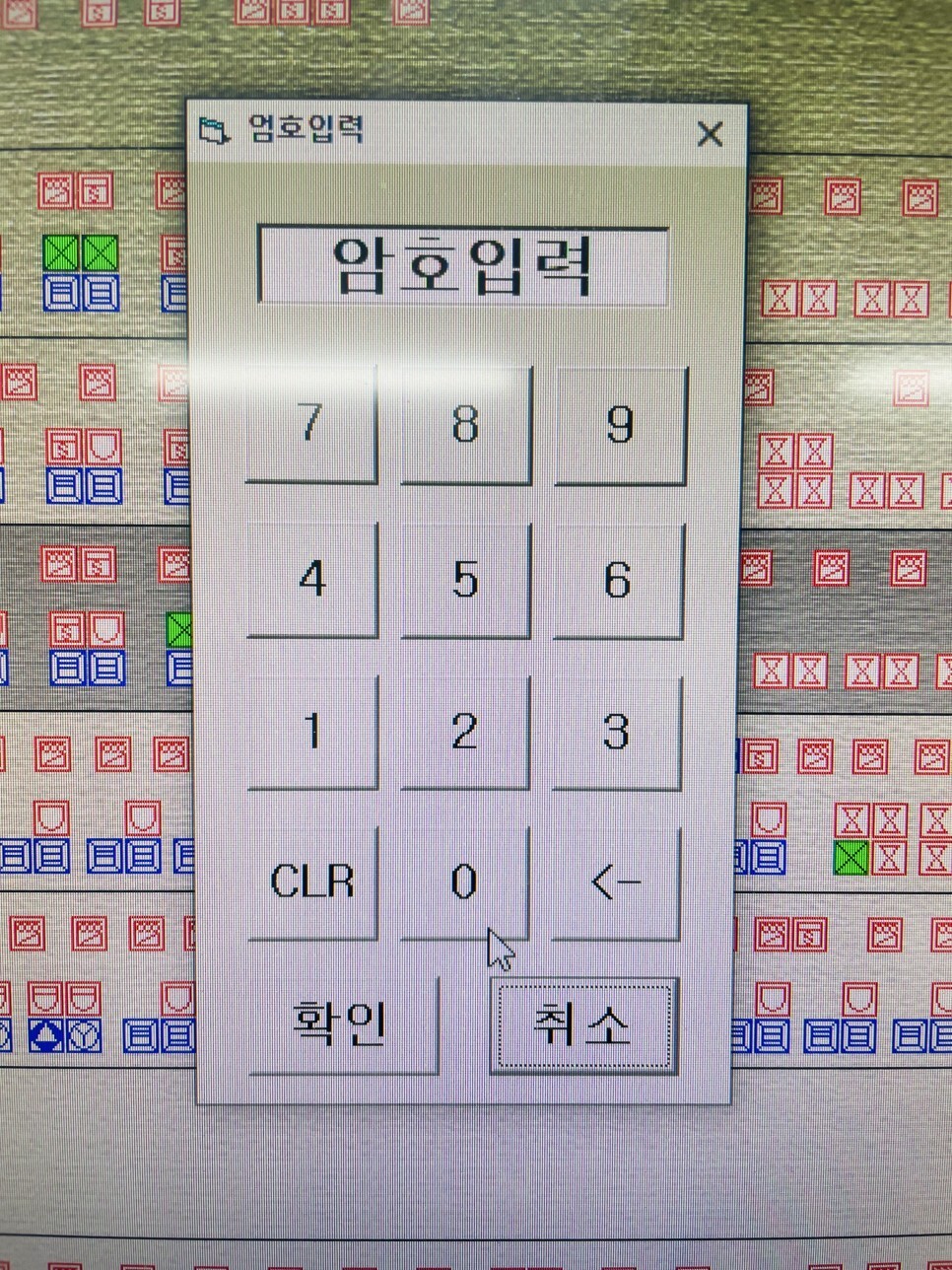

암호입력이 나옵니다.

암호는 0000

그리고 확인을 누르세요

컴퓨터의 바탕화면이 나옵니다.

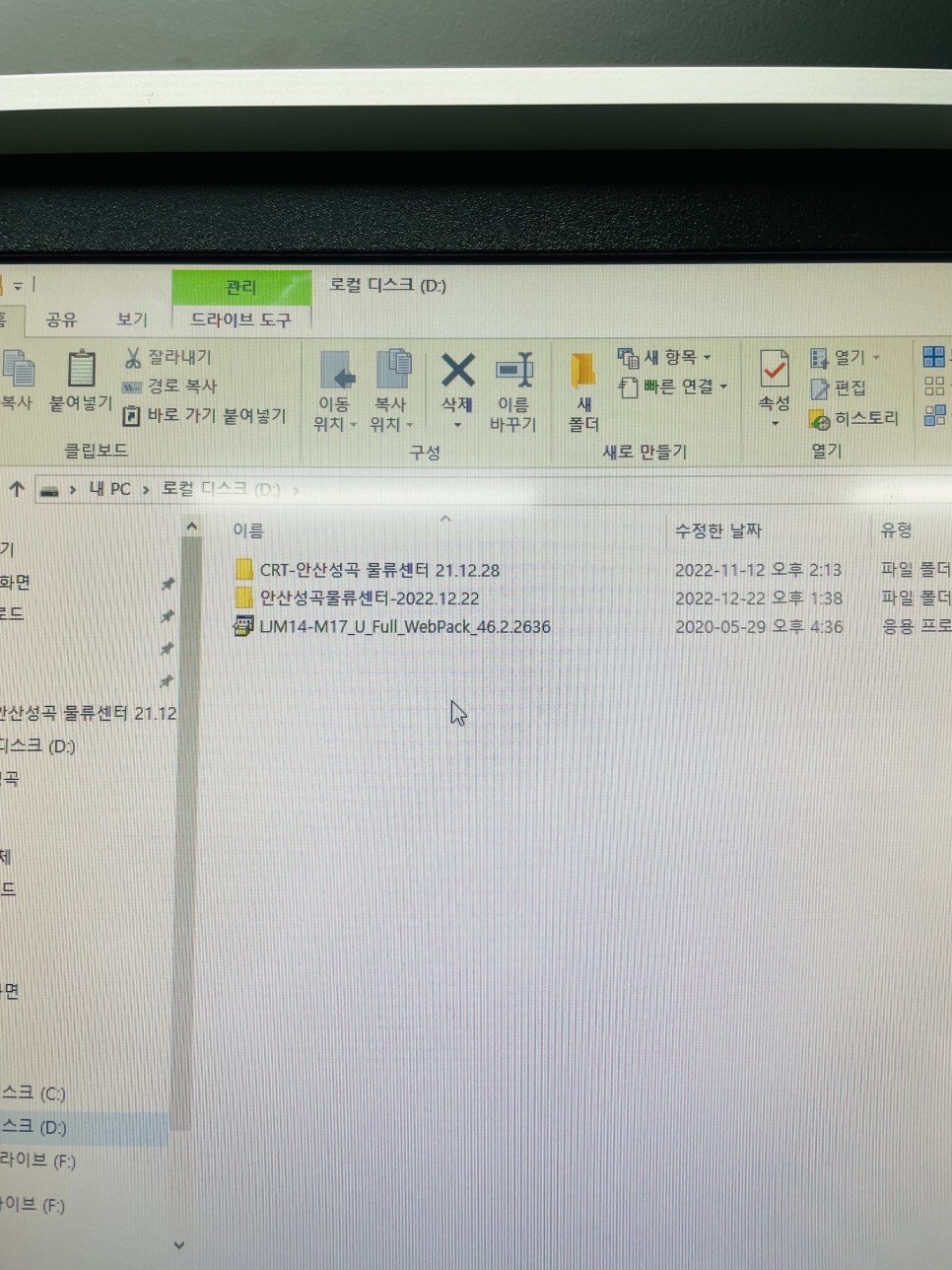

이제 수신기 CRT 다운로드할 폴더를 찾습니다.

​

보통 D 드라이브에 있습니다.

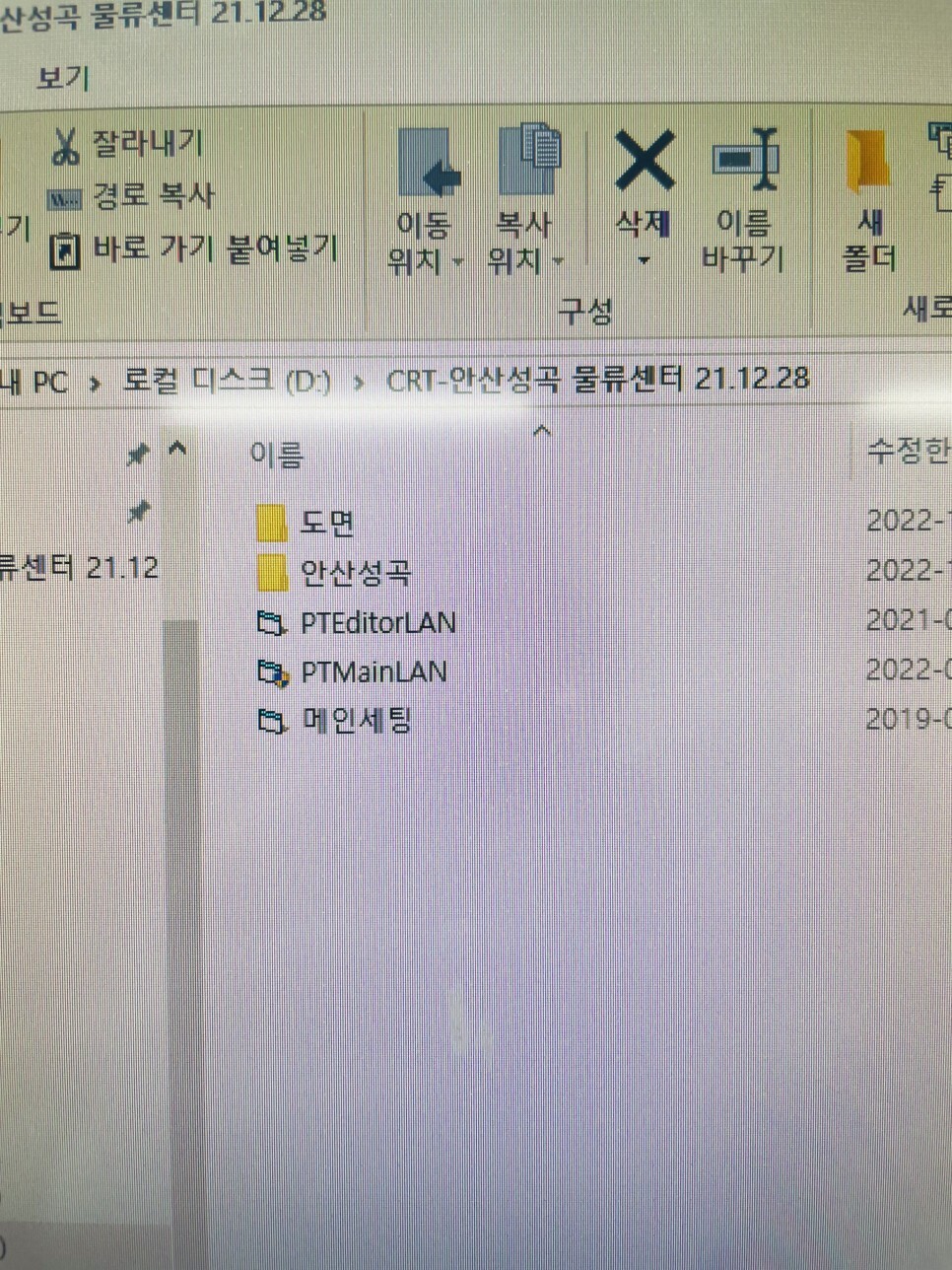

이렇게 생긴 파일이 있는 곳에 프로그램을 넣습니다.

​

어떻게 넣느냐

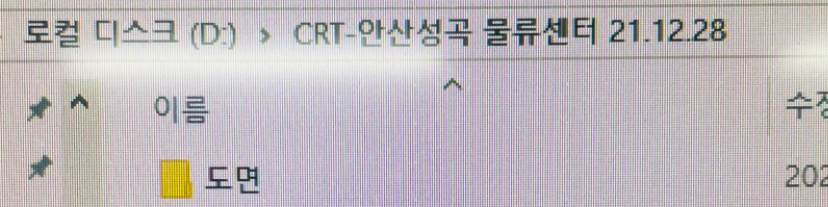

도면폴더를 삭제합니다.

​

그리고

기술팀에서 보내준 프로그램에서 수신기 폴더 안에 있는 도면 폴더를 복사해서 붙여 넣기 하면 됩니다.

​

그리고

CRT 바탕화면에서

PTMainLAN 더블클릭 합니다.

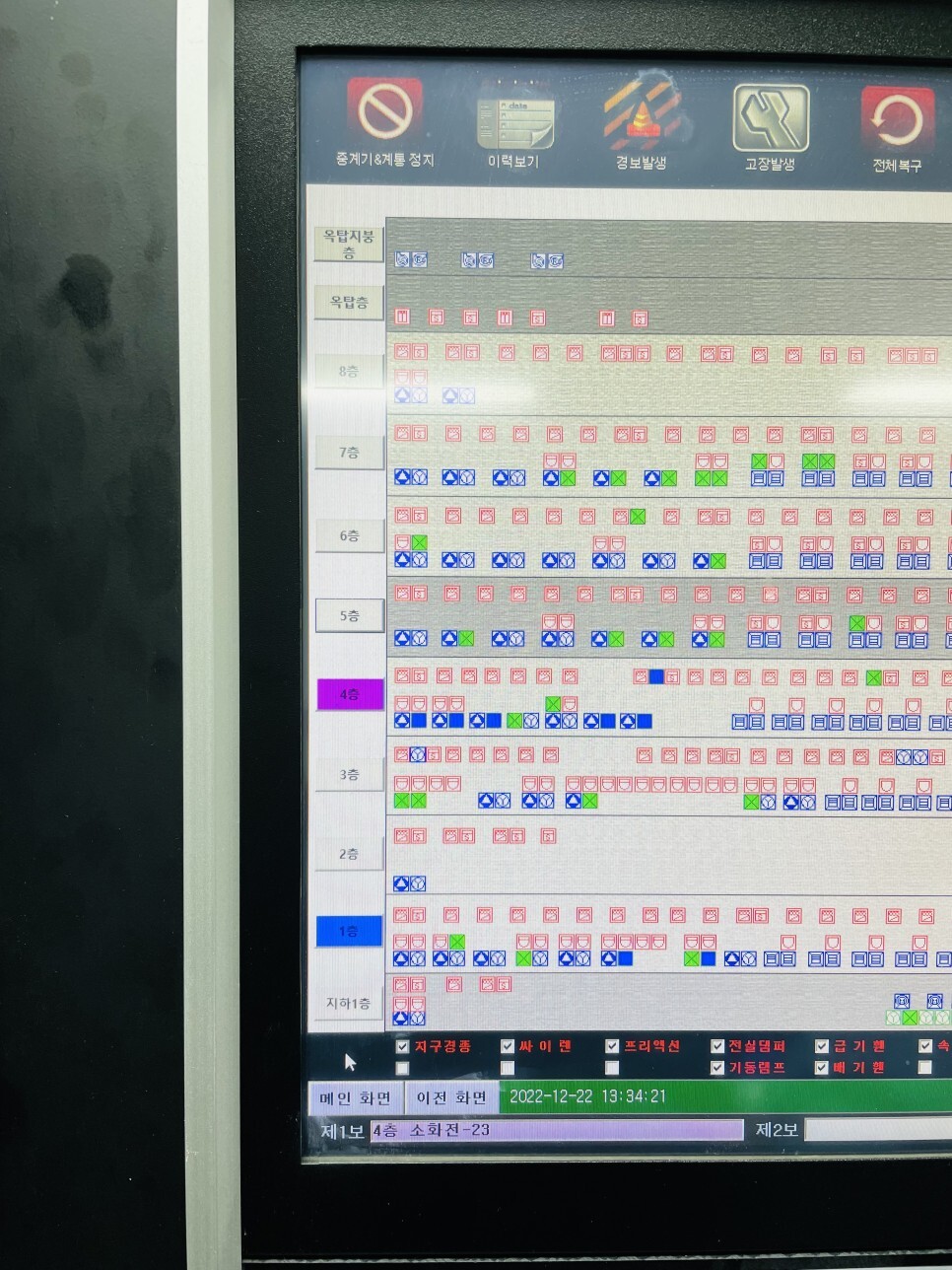

현장의 화면이 뜨게 됩니다.

​

그러면 수신기에서 복구 스위치눌러주세요

수신기가 복구 되면서 이벤트 기록을 CRT로 읽어 옵니다.

​

​

이제 수신기를 다운로드를 합니다.

​

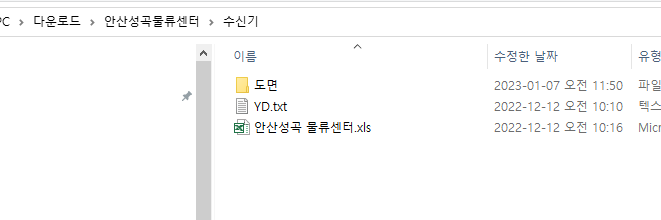

수신기 폴더 안에 들어가면 3개의 파일이 있습니다.

​

엑셀파일은 현장의 일람표 입니다.

최초의 일람표 일수도 있고 수정을 요청한 사항을 반영한 일람표 일수도 있습니다.

​

YD.txt 파일은 현장의 연동 파일입니다.

​

일람표로 작성된 입력와 출력에 대해 연동을 구성한 파일입니다.

​

연동파일 프로그램 다운로드 방법입니다.

​

수신기 문작을 열면 눈 높이쯤에 CRT용 컴퓨터가 있습니다.거기에 USB가 하나 있습니다.

그 USB는 프로그램 다운로드 전용입니다. 인증을 위한 그런 USB는 아닙니다.

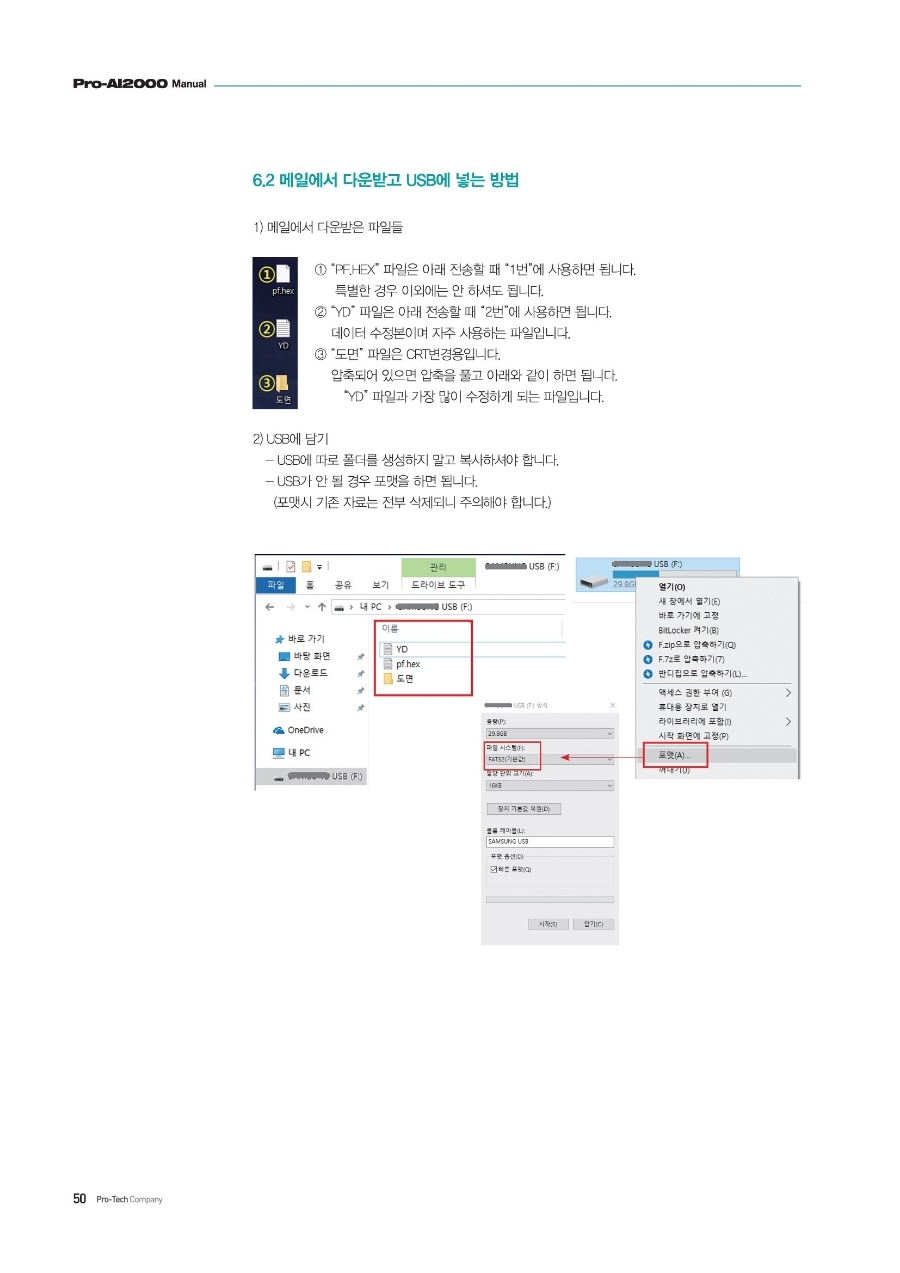

그 USB에 연동프로그램을 넣습니다.

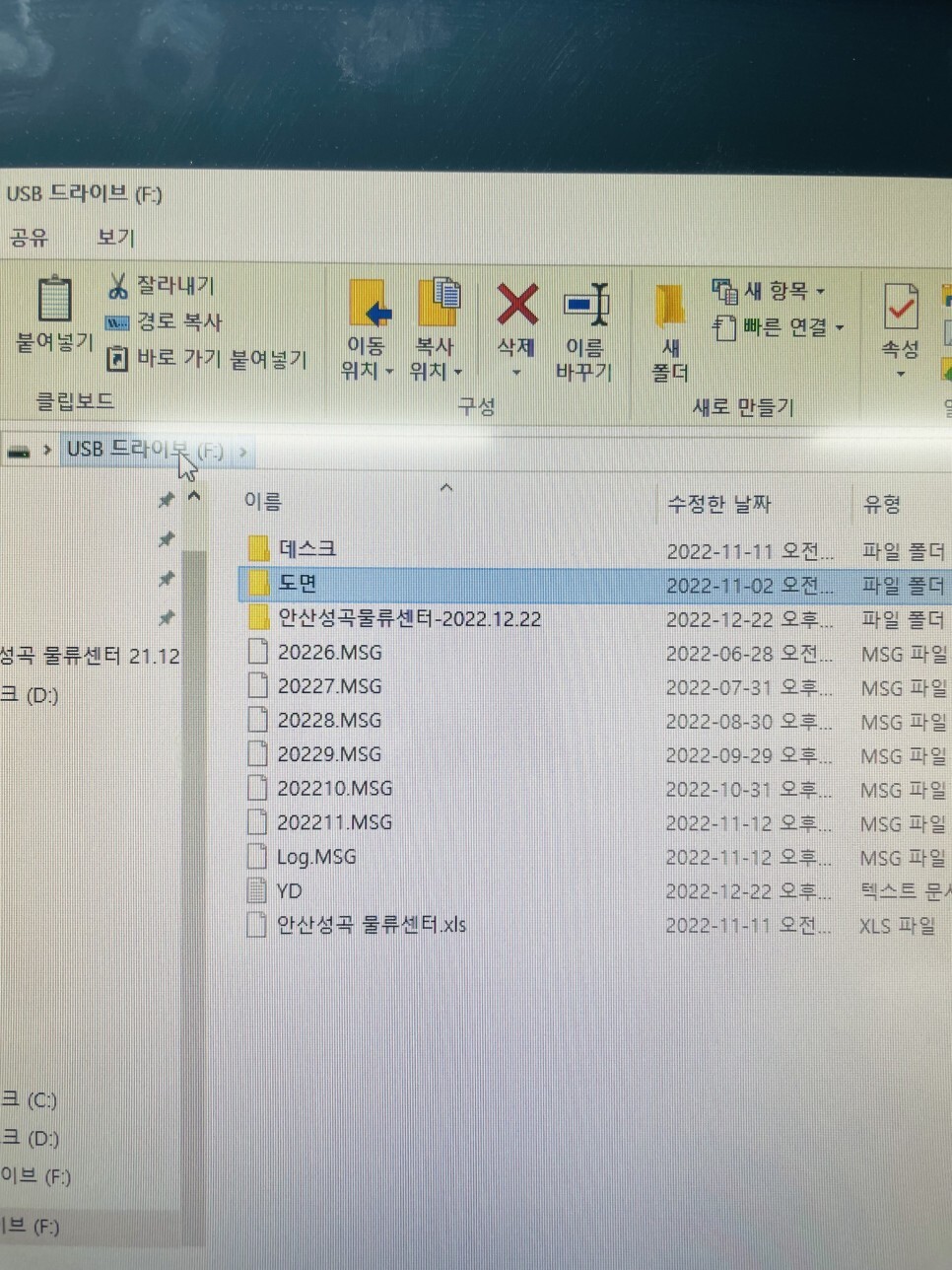

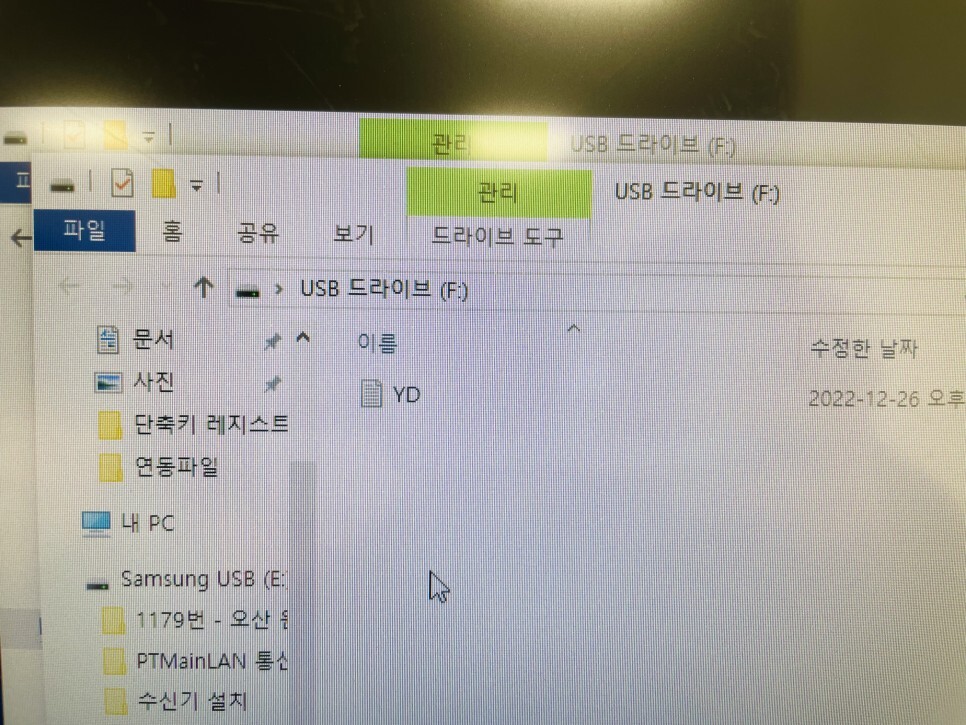

USB는 들어가면 어떠한 폴더내에 넣지 말고

위와 같이 있어야 합니다.​

​

위와 같이 다른파일과 같이 있어도 다운로드 하는데는 문제 되지 않습니다.

​

다만 꼭 어떤한 폴더 않에 있으면 않됩니다.!!!

​

그 다음 USB를 뽑아서

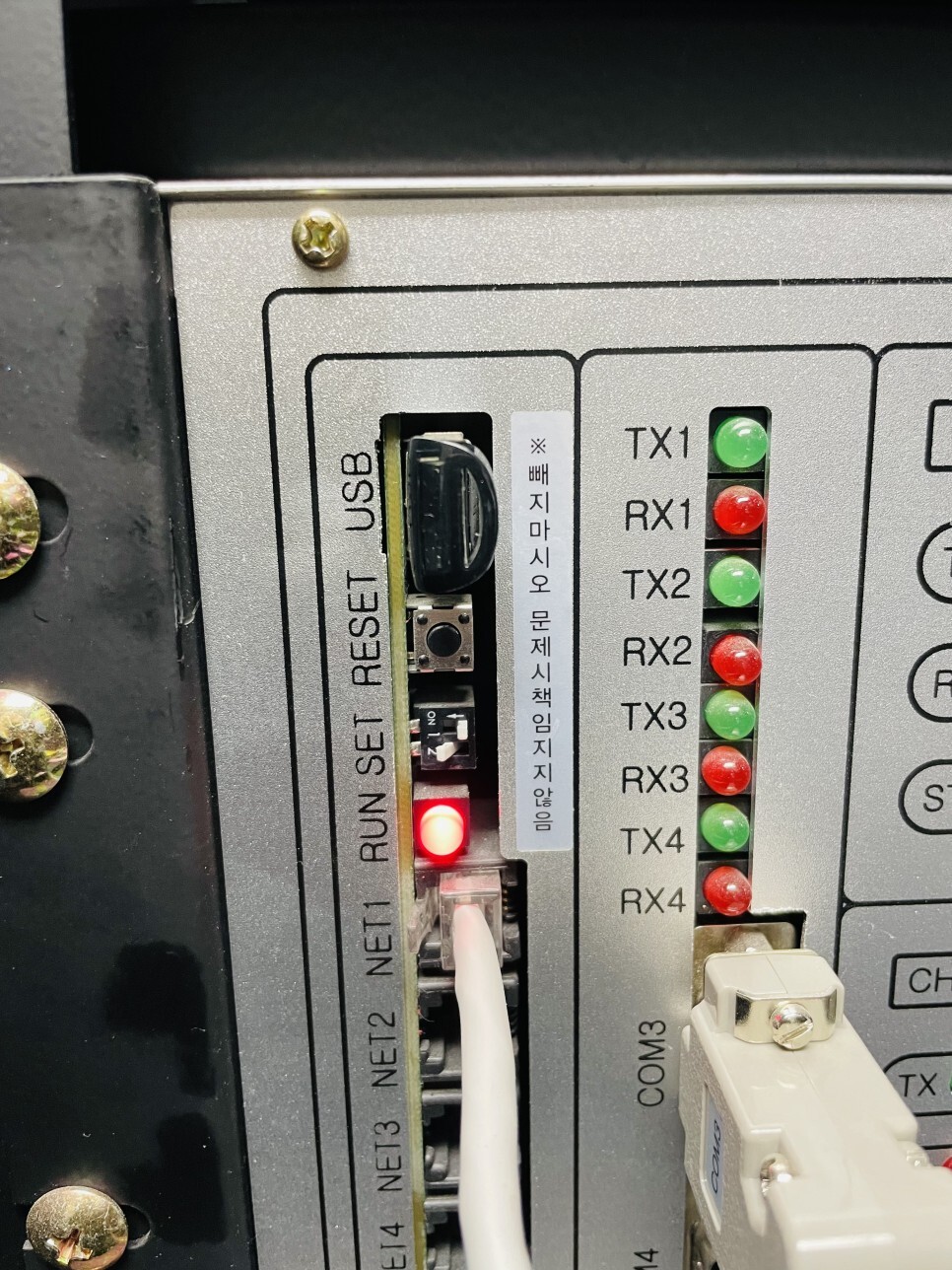

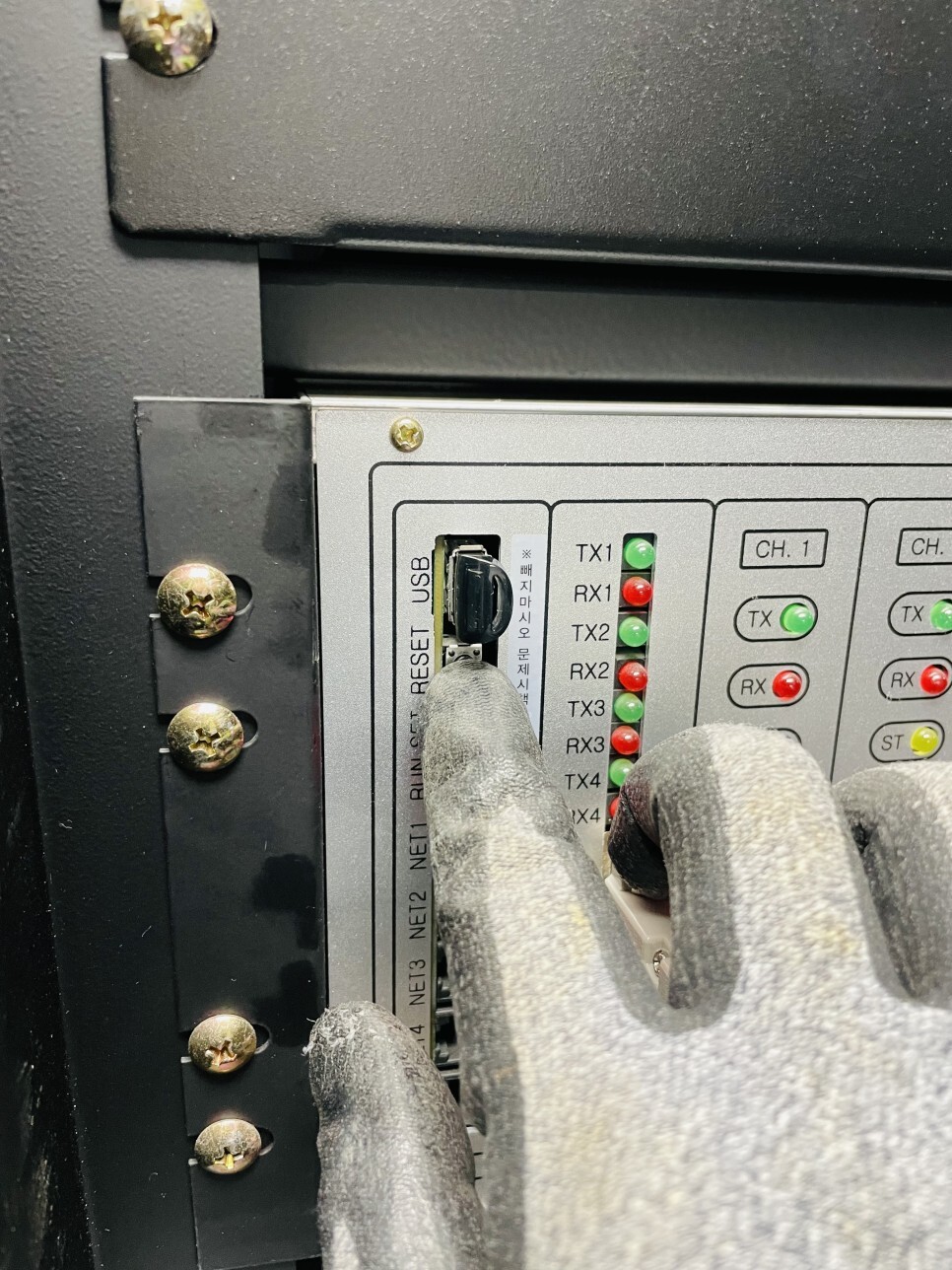

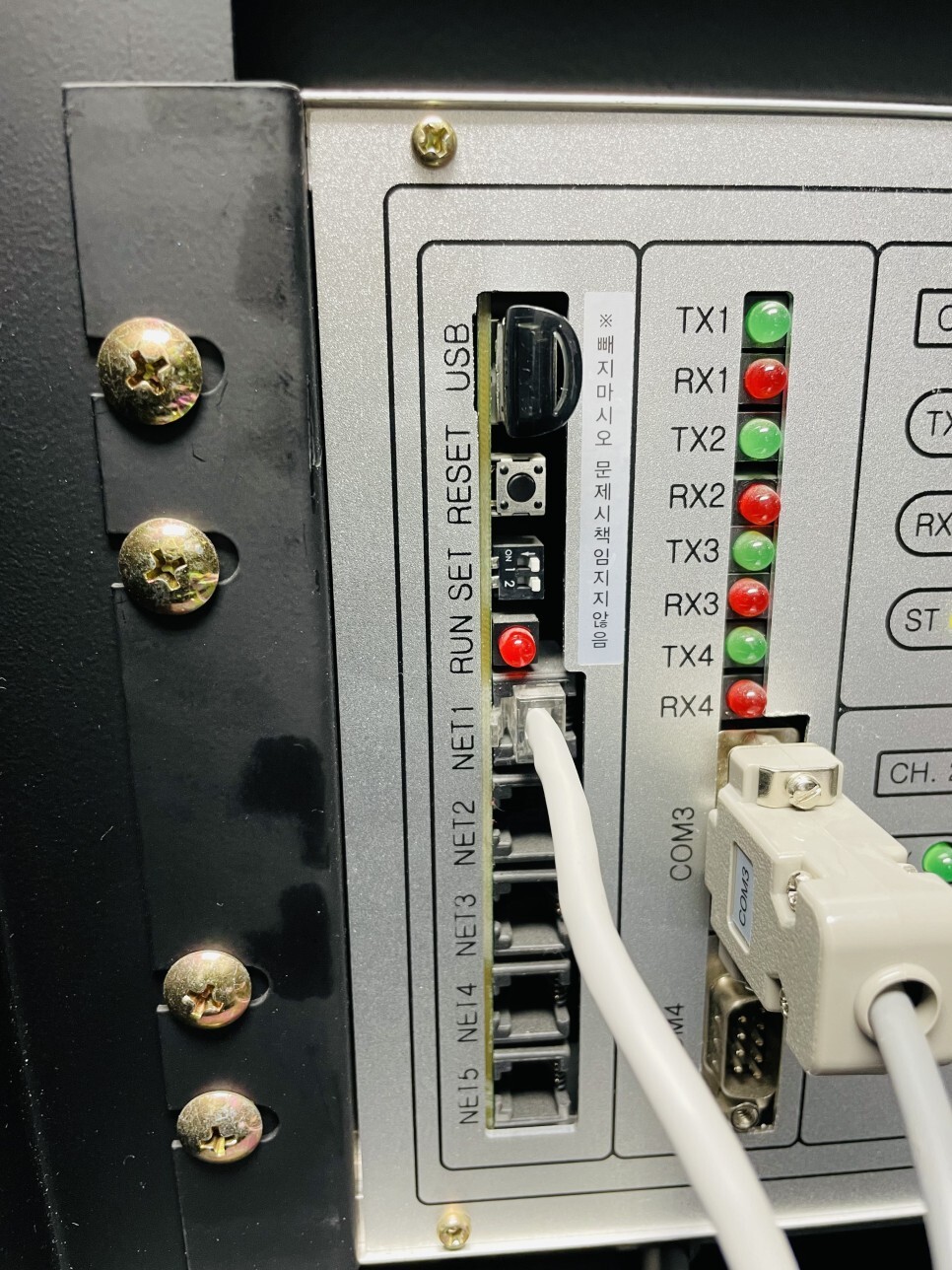

수신기 부분에 꽂습니다.

이렇게요

DIP S/W 2번을 ON으로 하세요 왼쪽으로 제끼세요

Reset 스위치를 누르세요

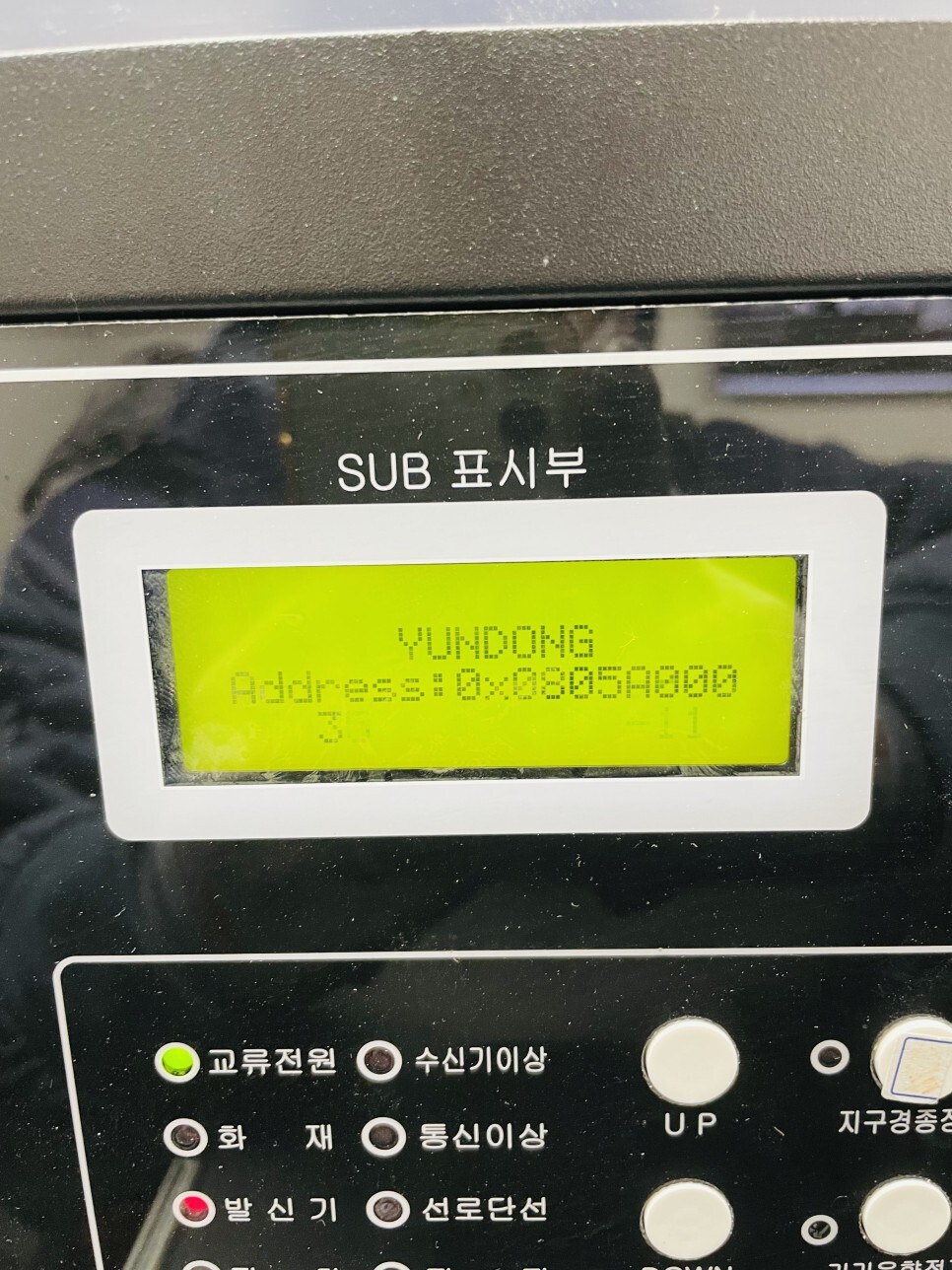

연동을 넣고 있습니다.

다운로드가 완료되었습니다.

DIP S/W 2번을 OFF 하세요 오른쪽으로 제끼세요

다시 Reset을 누르세요​

​

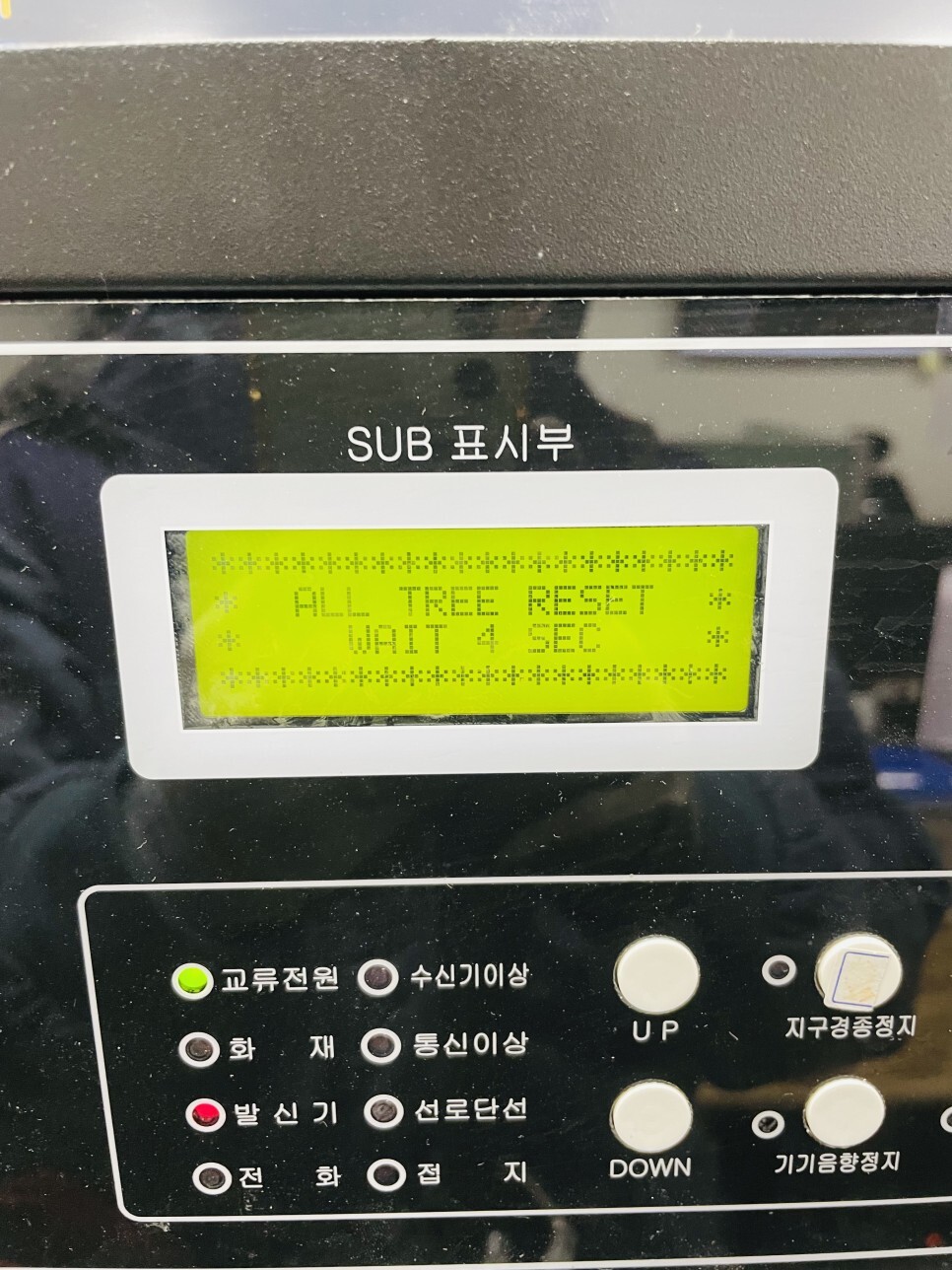

수신기가 꺼졌다가 켜졌습니다.​

​

수신기가 켜지면서 복구 스위치를 누른것 처럼 자동으로 화재 복구 됩니다.

​

이렇게 되면 연동을 다운로드 하는 것이 끝났습니다.

​
